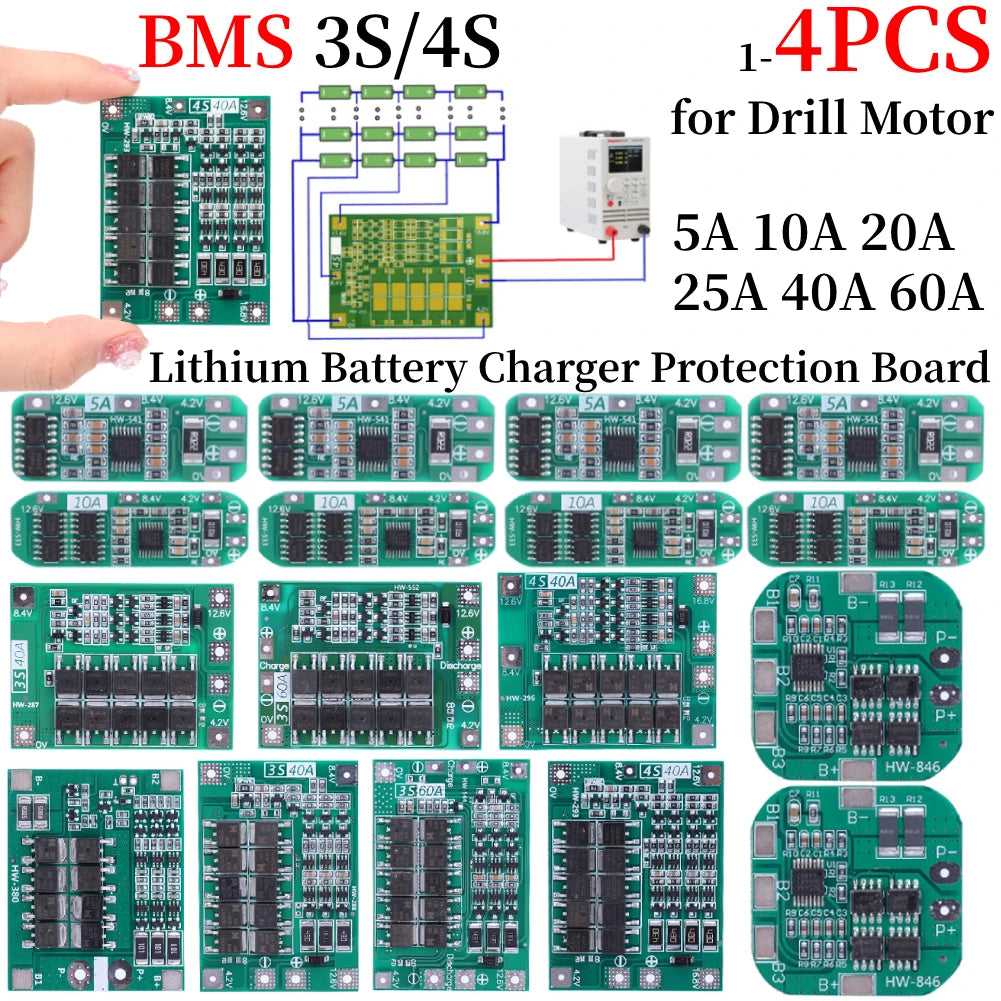

Płytka zabezpieczająca ładowarki akumulatorów litowo-jonowych 3S/4S 5A 10A 20A 25A 40A 60A Moduł ładowarki akumulatorów litowo-jonowych do wiertarek
Cecha:
1. Niezawodna ochrona akumulatorów litowych: Ten system zarządzania akumulatorami (BMS) zapewnia kompleksową ochronę połączonych szeregowo akumulatorów litowo-jonowych lub litowo-polimerowych, zapewniając bezpieczne i wydajne ładowanie i rozładowywanie.
2. Wiele funkcji ochronnych: Płytka BMS zapewnia zabezpieczenia przed przeładowaniem, nadmiernym rozładowaniem, przeciążeniem prądowym i zwarciem, zapewniając spokój ducha podczas użytkowania.
3. Wszechstronne zastosowania: Nadaje się do szerokiej gamy produktów, w tym odkurzaczy, pakietów akumulatorów do urządzeń do masażu, zasilania awaryjnego do lamp LED, latarni ulicznych zasilanych energią słoneczną oraz zasilania awaryjnego do systemów nadzoru.
4. Wysokiej jakości rozwiązanie do ładowania: Dzięki opcjom od 3S do 60A, ta płytka zabezpieczająca ładowarki akumulatorów litowo-jonowych zapewnia niezawodne i wydajne możliwości ładowania dla różnych konfiguracji akumulatorów litowych, spełniając różne wymagania dotyczące mocy.
5. Zwiększona wydajność akumulatora: Dzięki skutecznemu zarządzaniu procesami ładowania i rozładowywania, ten moduł pomaga przedłużyć żywotność akumulatorów litowych, maksymalizując ich wydajność i ogólną trwałość.



Specyfikacja:
Specyfikacje:

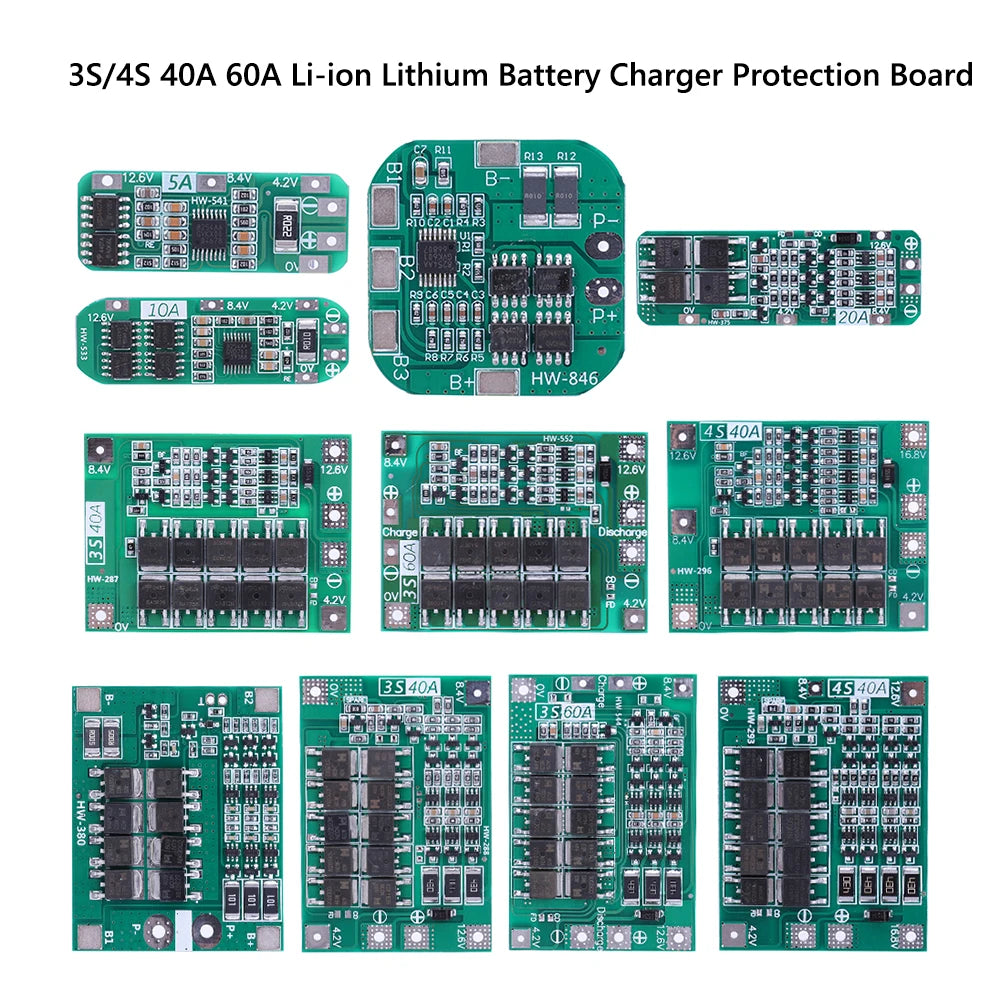

Standard: 3S 5A Standard, 3S 10A Standard, 4S 20A Standard (opcjonalnie)
Ulepszone: 3S 20A Ulepszone, 3S 40A Ulepszone, 3S 60A Ulepszone, 4S 40A Ulepszone (opcjonalnie)
Balans: 3S 25A Balans, 3S 40A Balans, 3S 60A Balans, 4S 40A Balans (opcjonalnie)

Standardowe

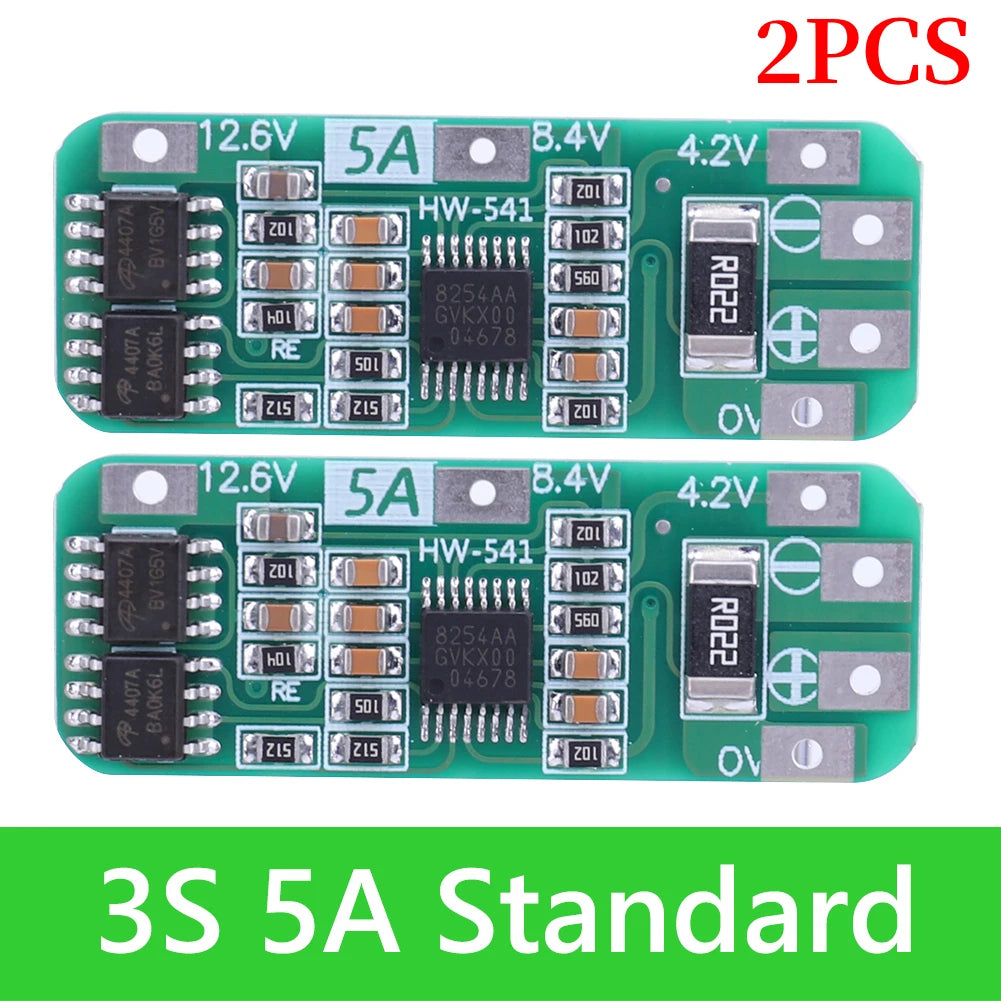

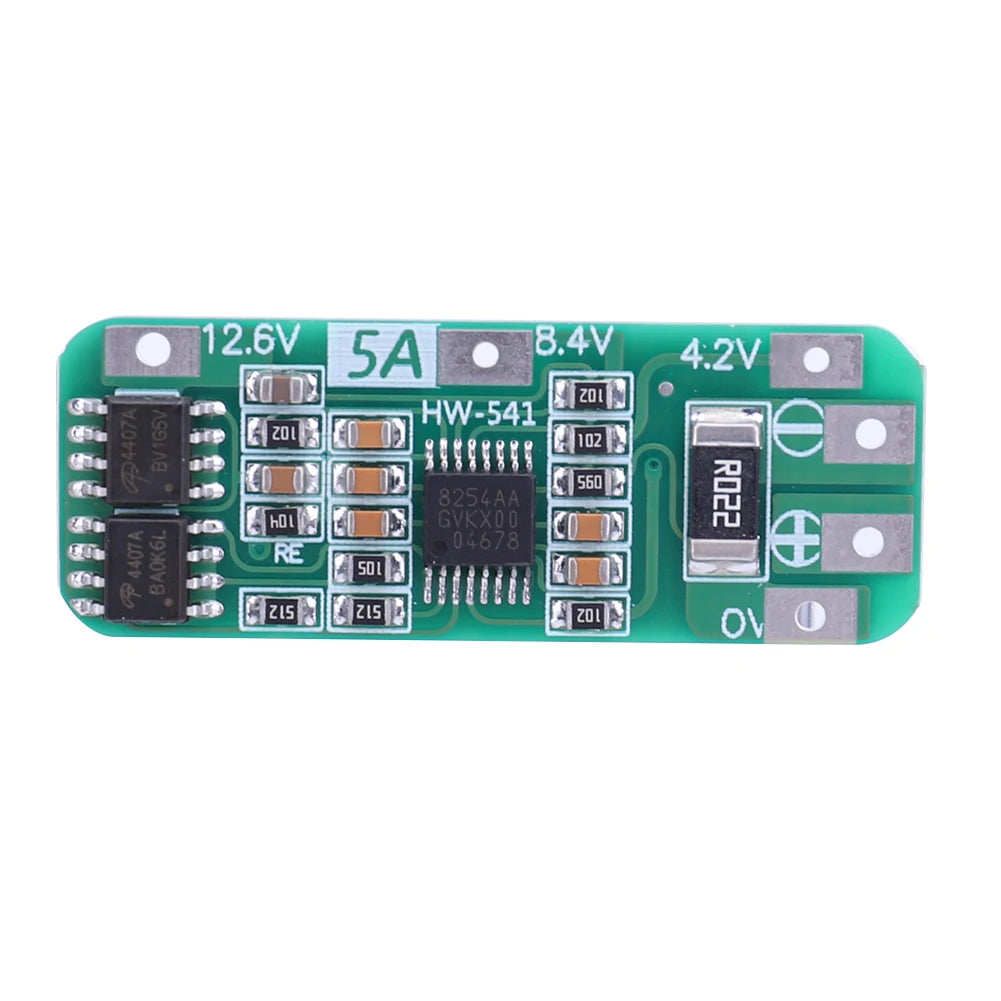

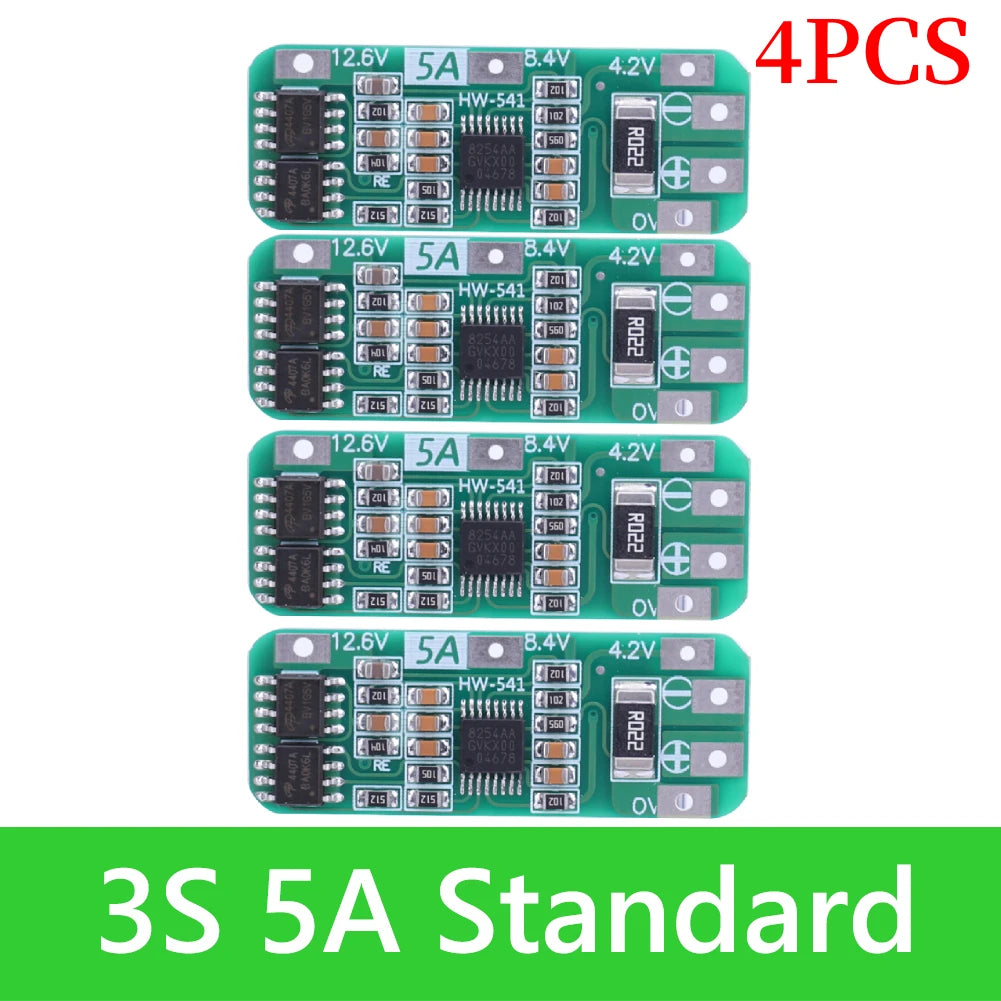

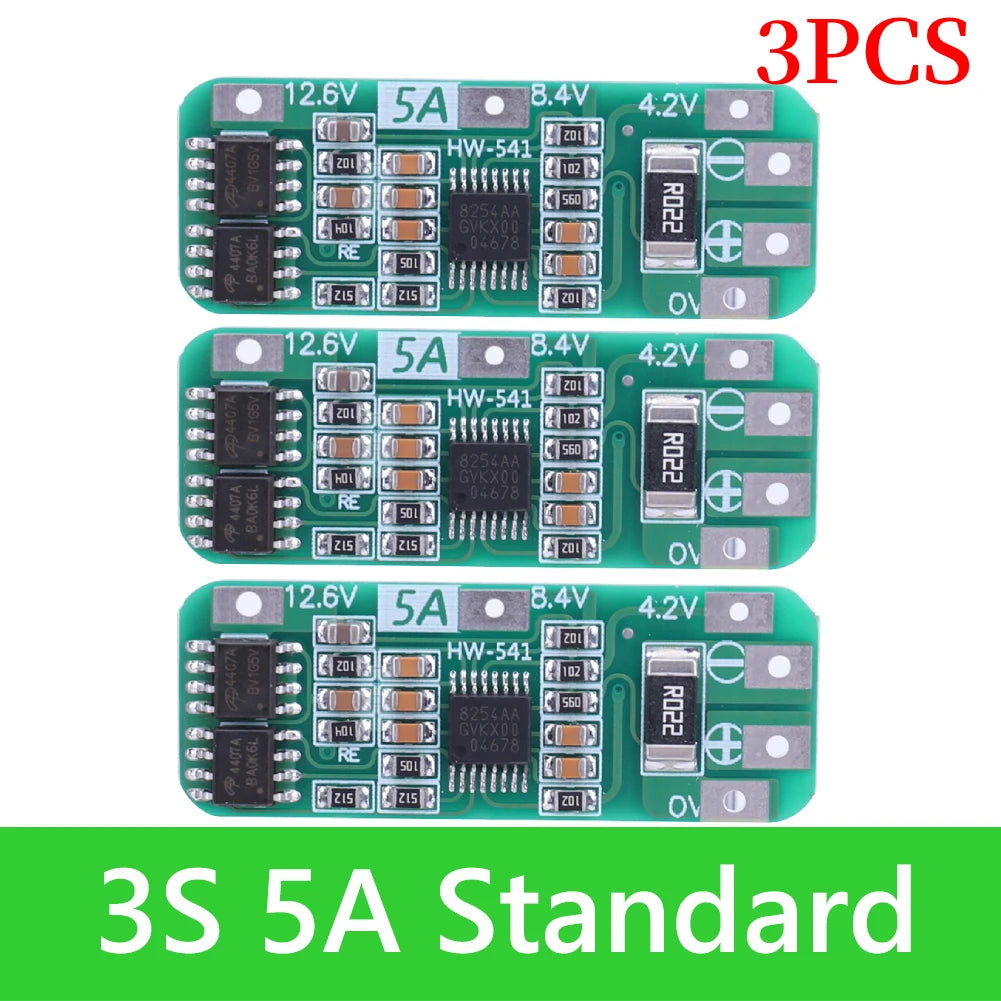

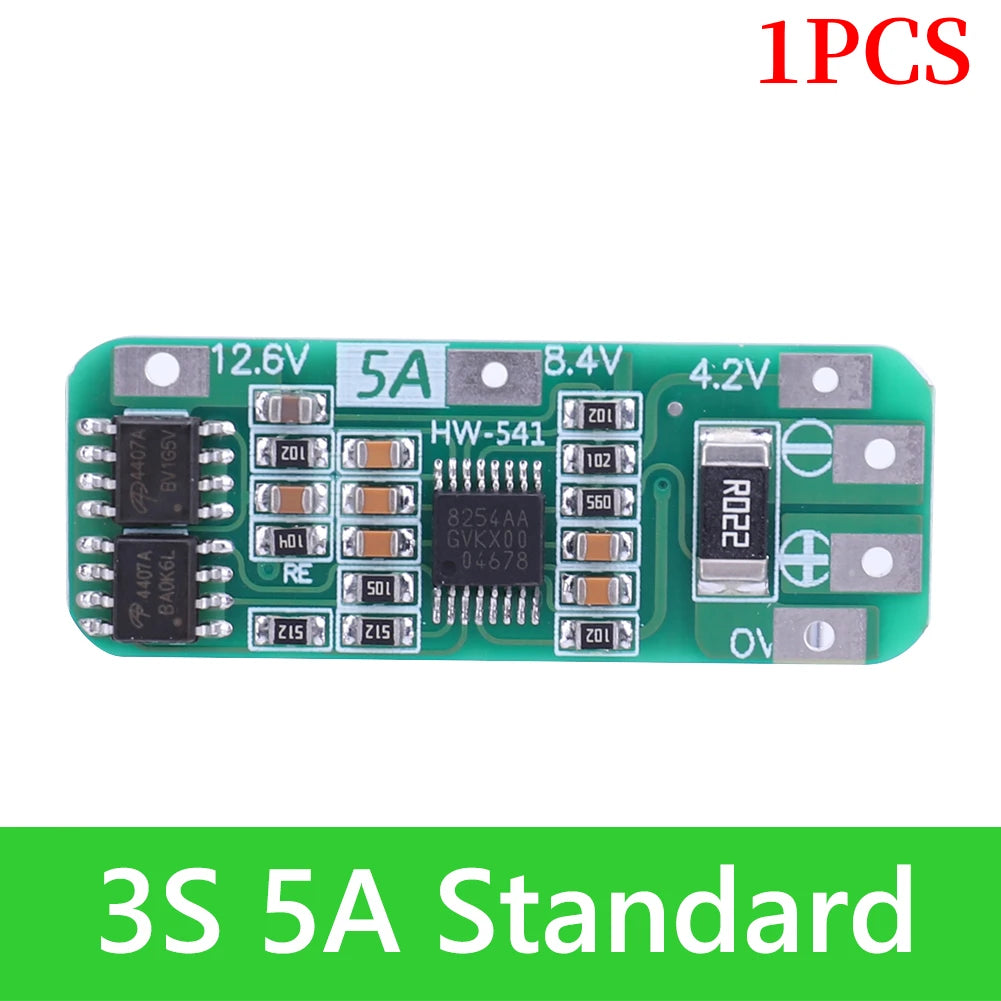

3S 5A Standardowe:
Rozmiar: 40 * 15 * 1mm/1.57 * 0.59 * 0.03 cala
Napięcie ładowania: DC 12.6-14V
Maksymalny prąd roboczy: 4-5A
Maksymalny prąd chwilowy: 6-7A
Napięcie nadmiernego rozładowania baterii: 2.3-2.6V
Napięcie odzyskiwania po ochronie przed nadmiernym rozładowaniem baterii 4.1-4.2V
Punkt ochrony prądowej przed nadmiernym rozładowaniem baterii: 5.5~6.5A
Punkt napięcia ochrony przed przeładowaniem baterii: 4.2-4.3V
Napięcie odzyskiwania po ochronie przed przeładowaniem baterii: 4.1-4.2V
Odpowiednie opcje: Nadaje się do akumulatorów litowych o napięciu nominalnym 3.7V i w pełni naładowanych 4.2V (w tym 1865026650 i polimerowych akumulatorów litowych)

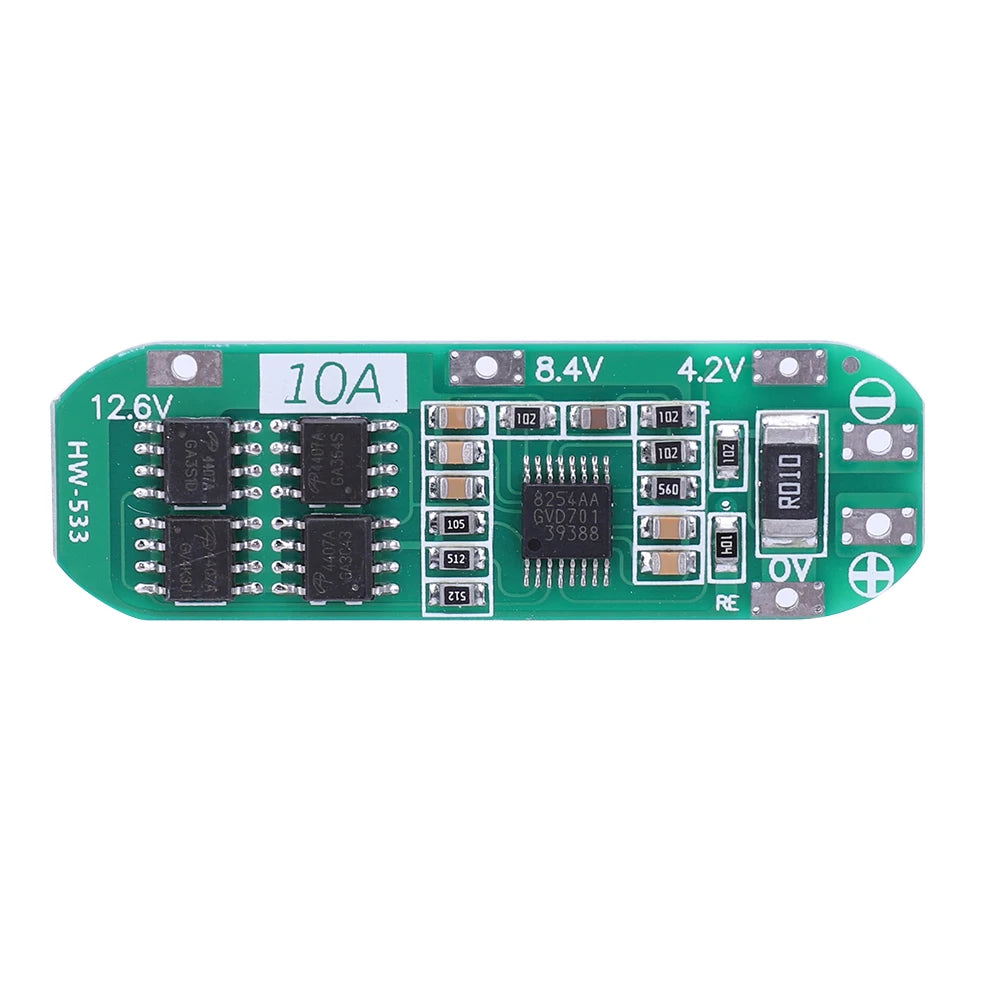

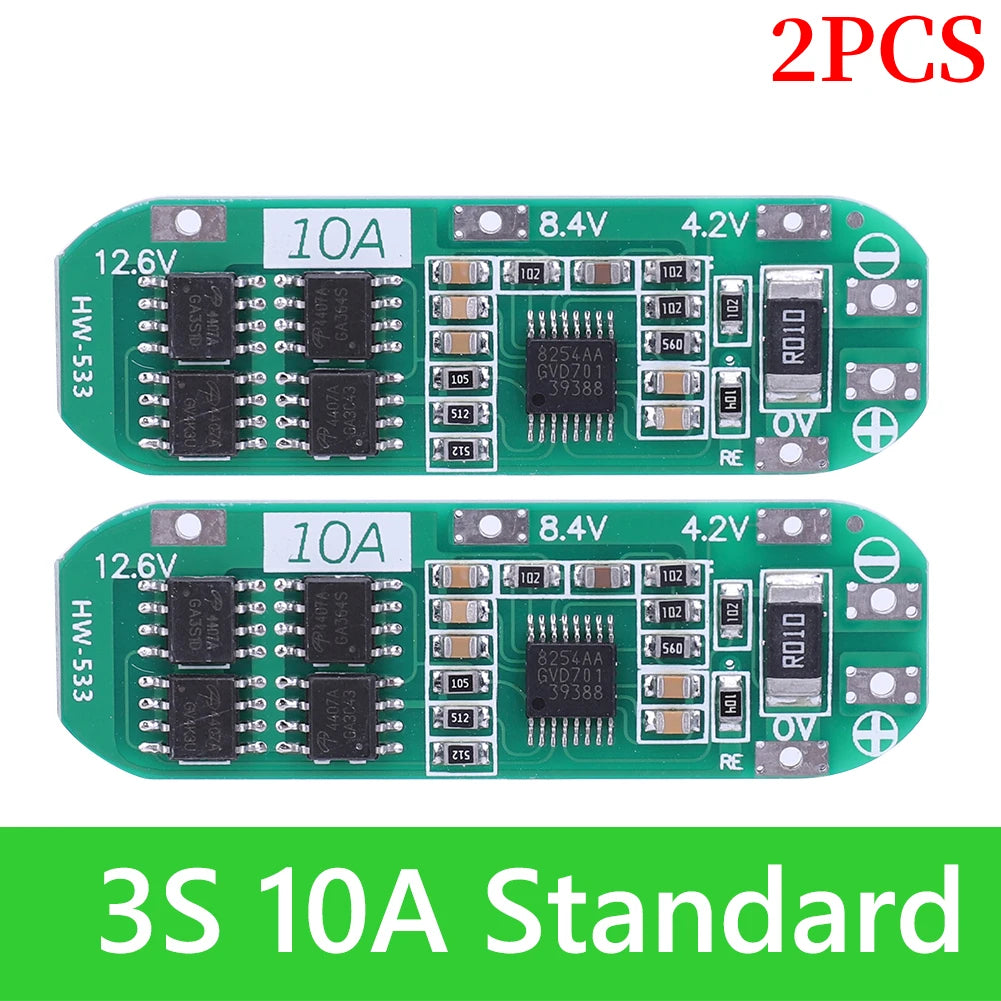

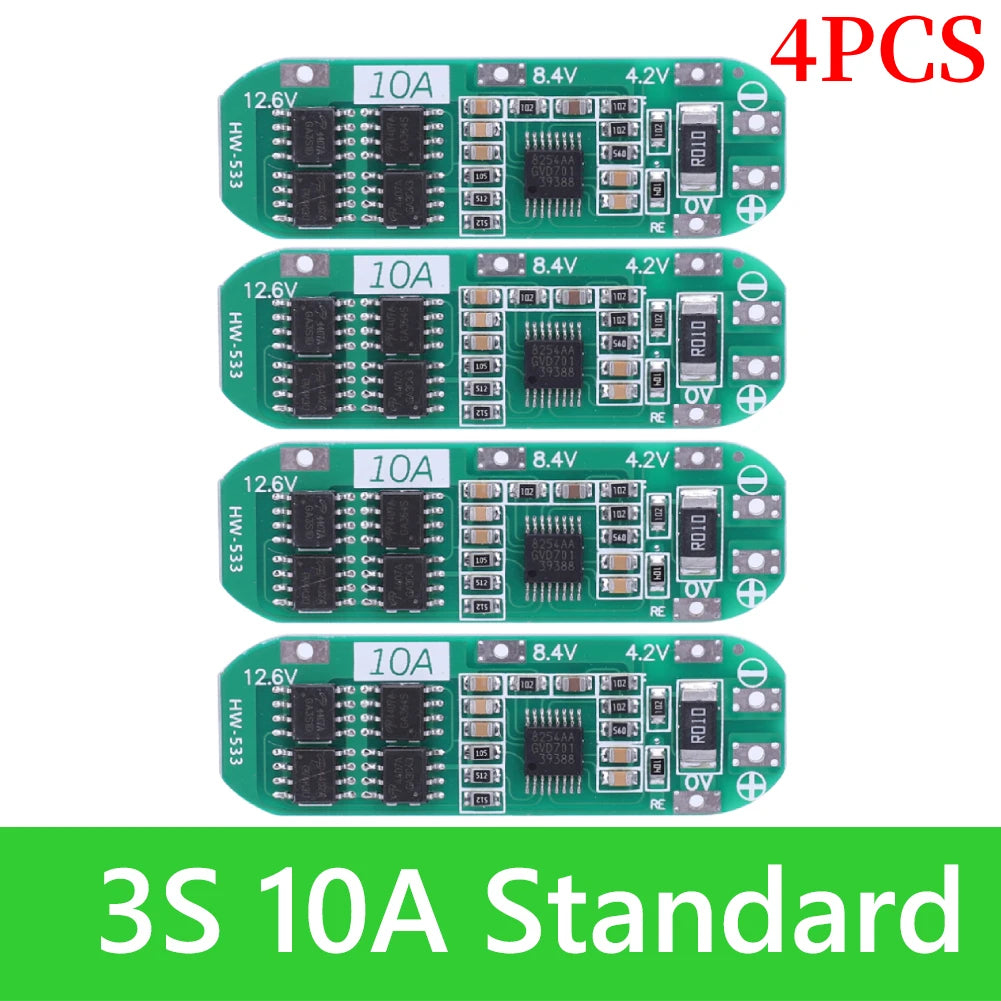

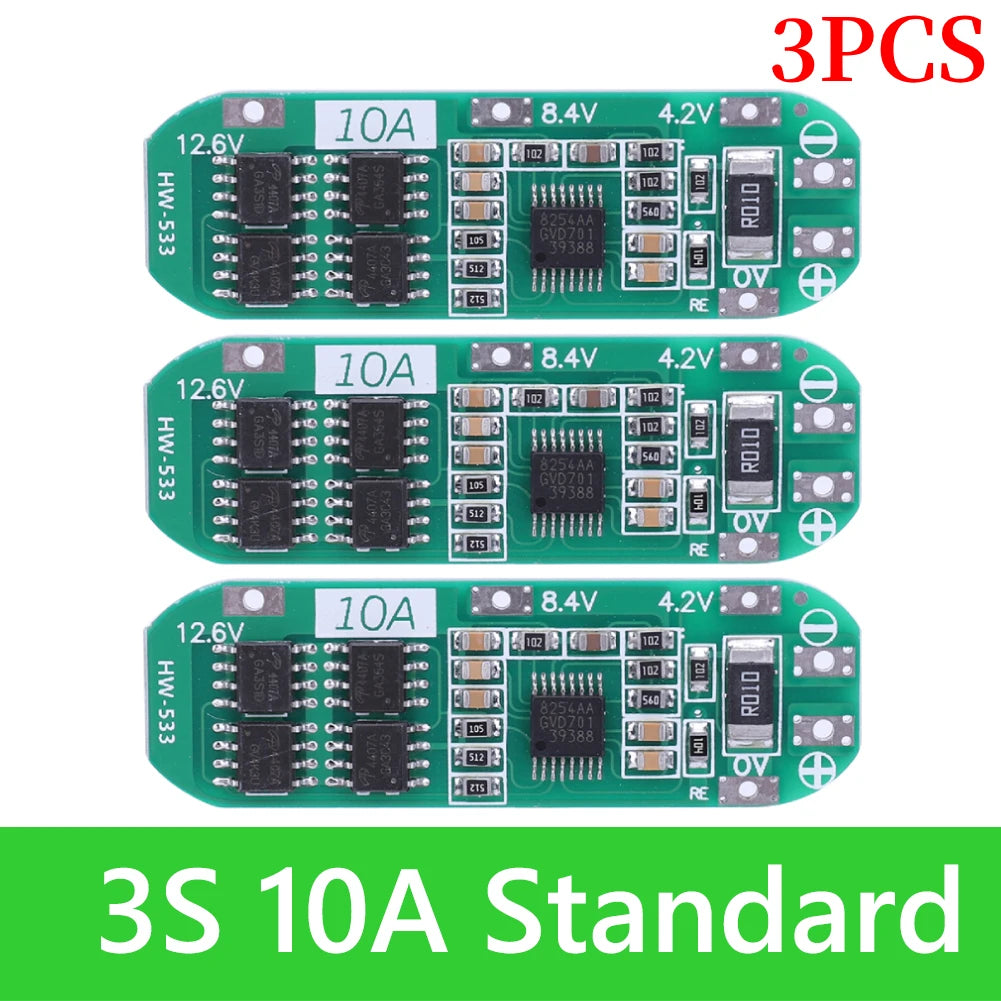

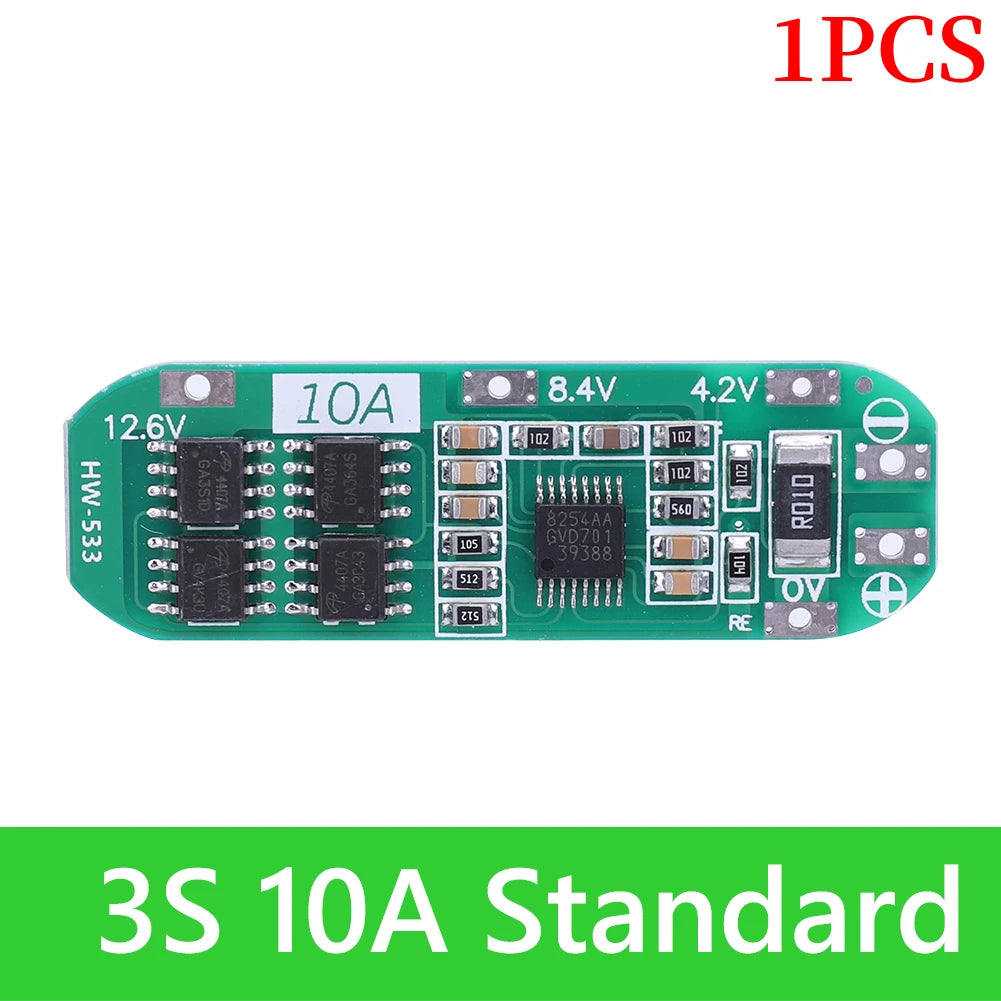

3S 10A Standardowe:
Rozmiar: 50 * 16 * 1mm/1.96 * 0.62 * 0.03 cala
Napięcie ładowania: 12.6V-13V;
Maksymalny prąd roboczy: 10A;
Ochrona przed przeciążeniem prądowym: 25A;
Prąd spoczynkowy: mniej niż 6uA;
Rezystancja wewnętrzna: mniej niż 60m Ω;
Zakres napięcia przeładowania: 4.25-4.35v ± 0.05v;
Zakres napięcia rozładowania: 2.7-3.0v ± 0.05v;
Ochrona przed zwarciem: Możliwa do ochrony, opóźnione samoodzyskiwanie.
Specjalne przypomnienie:
Obliczanie prądu ładowania i rozładowania akumulatorów litowych:
Przy użyciu modułów możesz napotkać sytuacje, w których szacowany jest maksymalny prąd ładowania i rozładowania akumulatora. Poniżej wyjaśniono wzór na obliczanie maksymalnego prądu ładowania i rozładowania akumulatorów litowych. Wzór obliczeniowy to: maksymalny prąd ładowania i rozładowania = Pojemność znamionowa * C. Na przykład, jeśli akumulator litowy ma pojemność nominalną 2200mAh i współczynnik rozładowania 2C, jego prąd rozładowania wynosi 2200 * 2 = 4400mA = 4.4A.

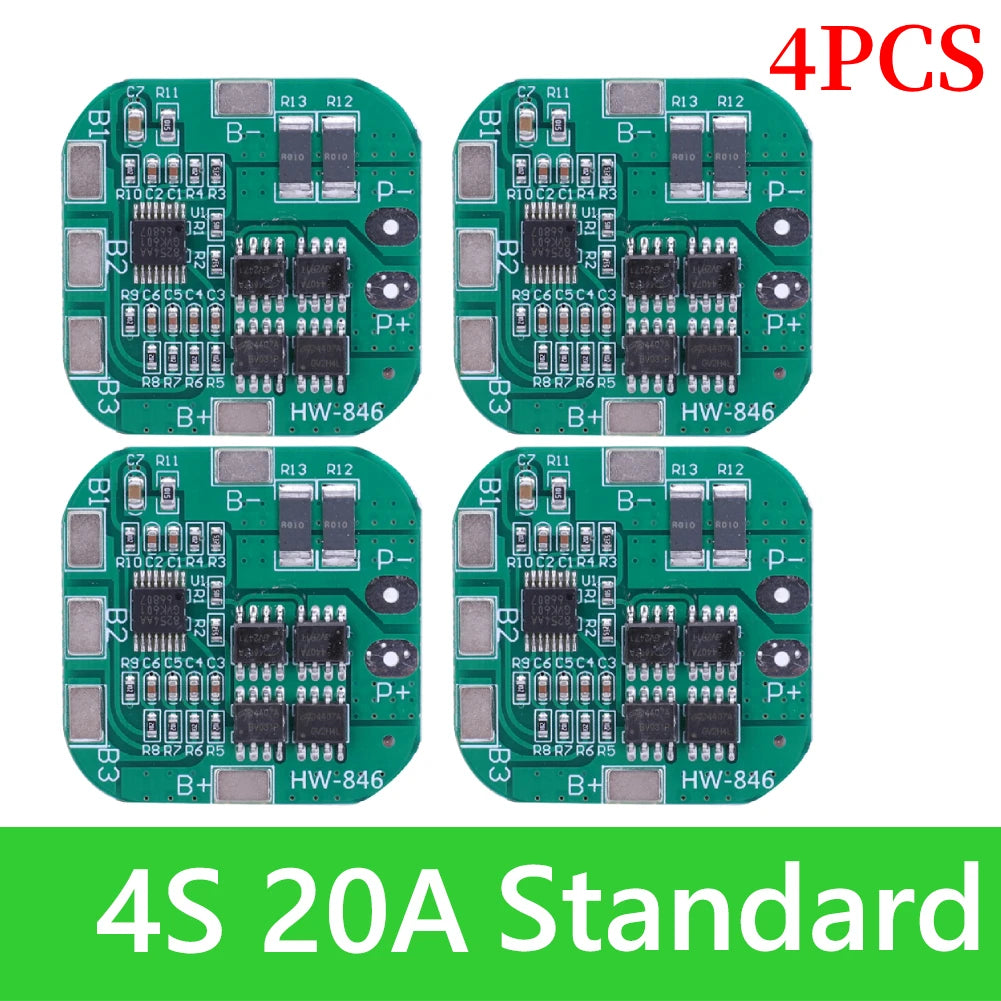

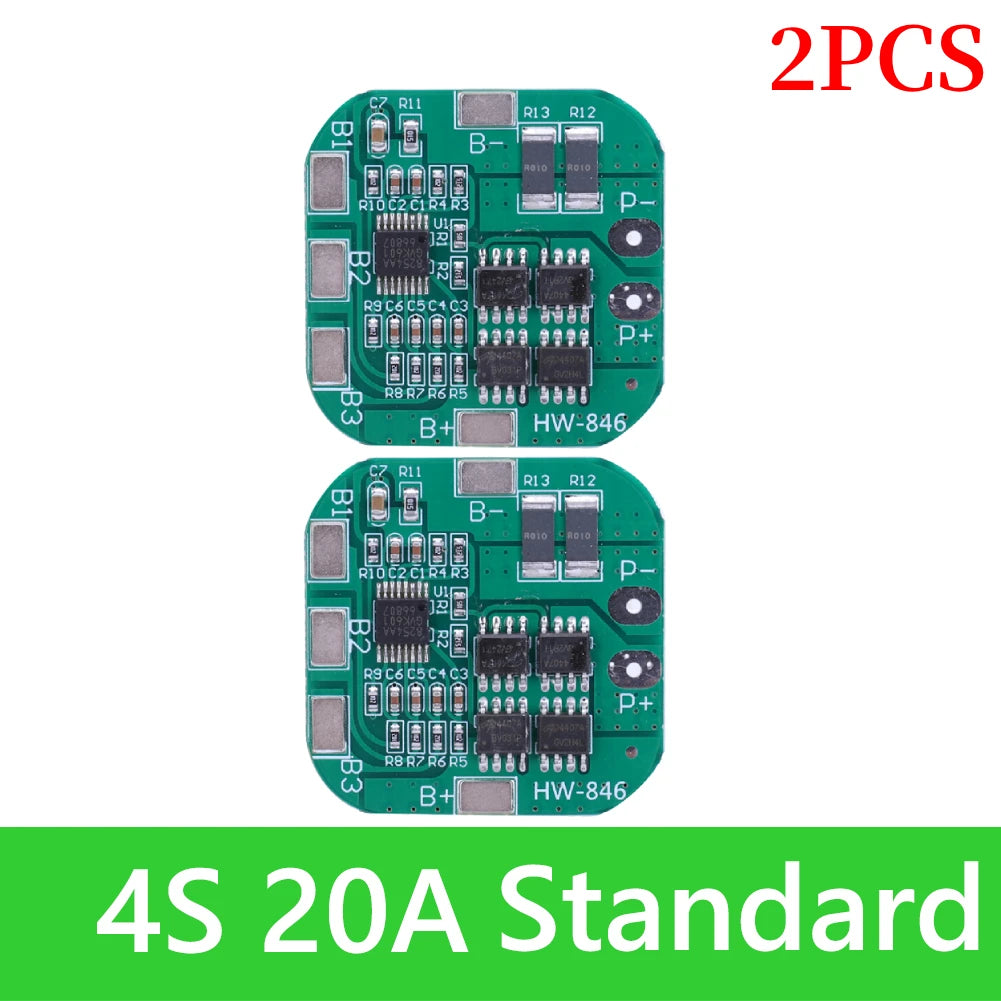

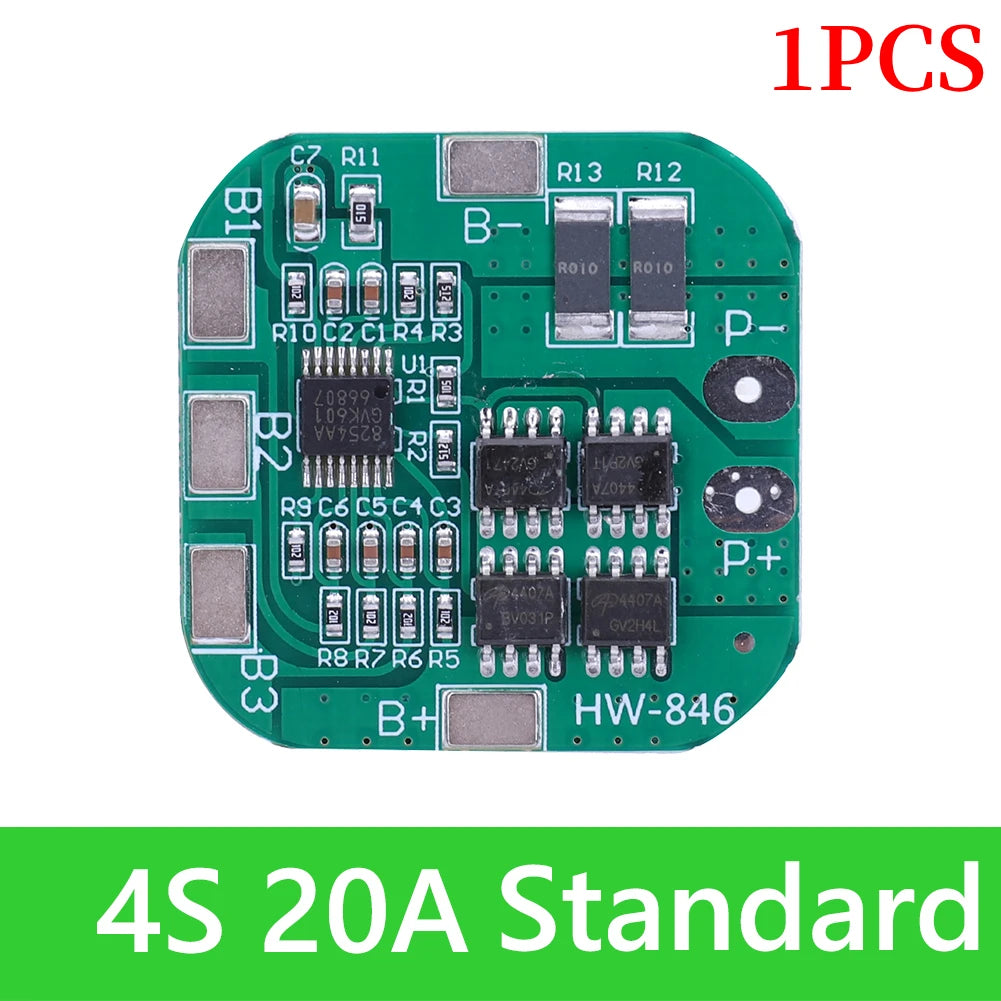

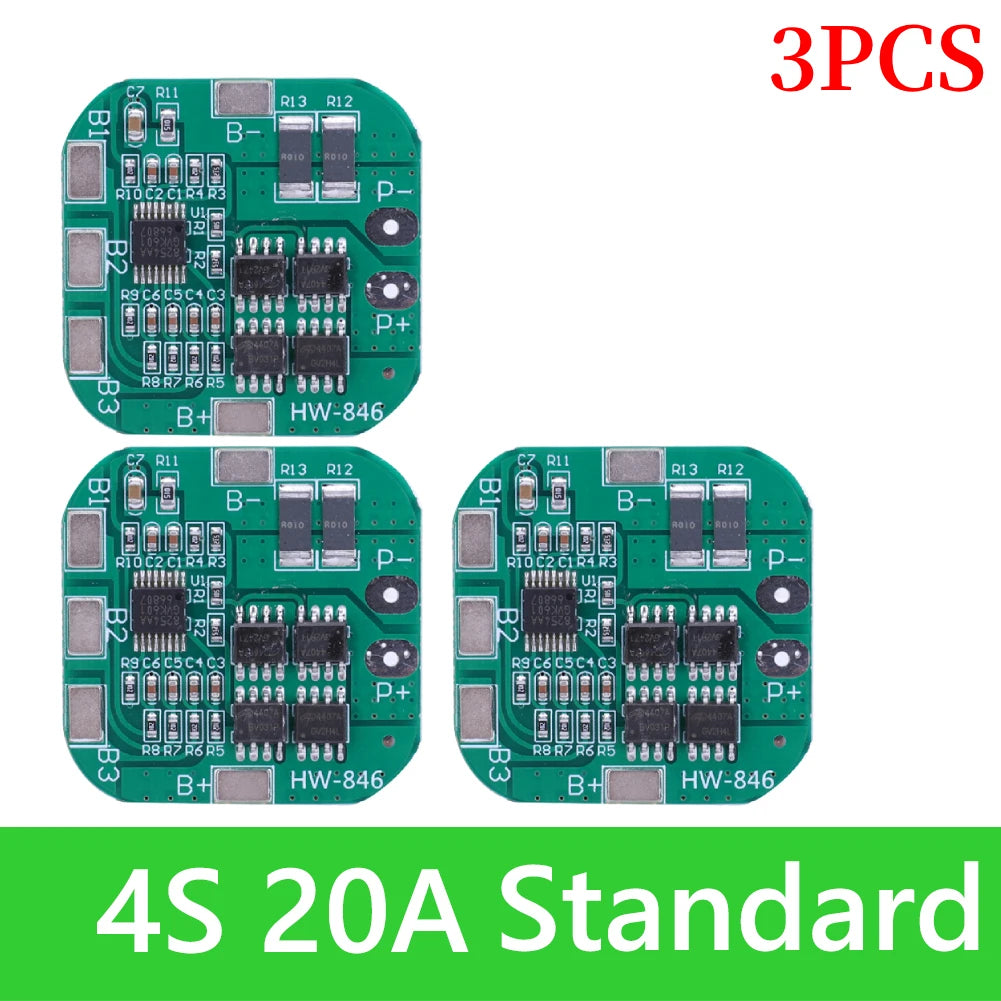

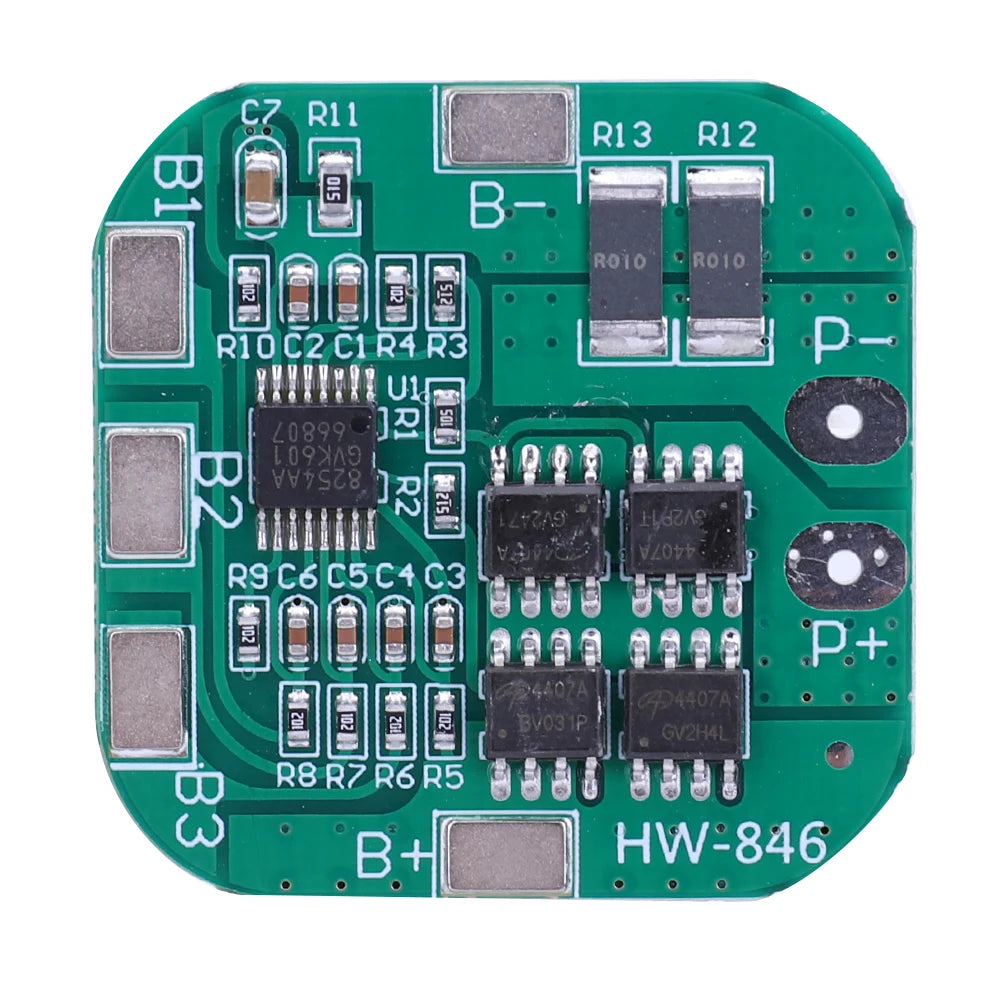

4S 20A Standardowe:
Rozmiar: 34.5 * 34.5 * 1mm/1.35 * 1.35 * 0.03 cala
Zakres napięcia przeładowania: 4.25-4.35V ± 0.05V
Zakres napięcia rozładowania: 2.3-3.0V ± 0.05V
Górna granica prądu roboczego: 10A
Temperatura pracy: -40-+50 ℃
Górna granica prądu chwilowego: 20A
Prąd spoczynkowy: mniej niż 30uA
Rezystancja wewnętrzna: mniej niż 60m Ω
Ochrona przed zwarciem: Możliwa do ochrony, wymaga ładowania i odzyskiwania
Napięcie ładowania: 16.8V-17V

Ulepszone

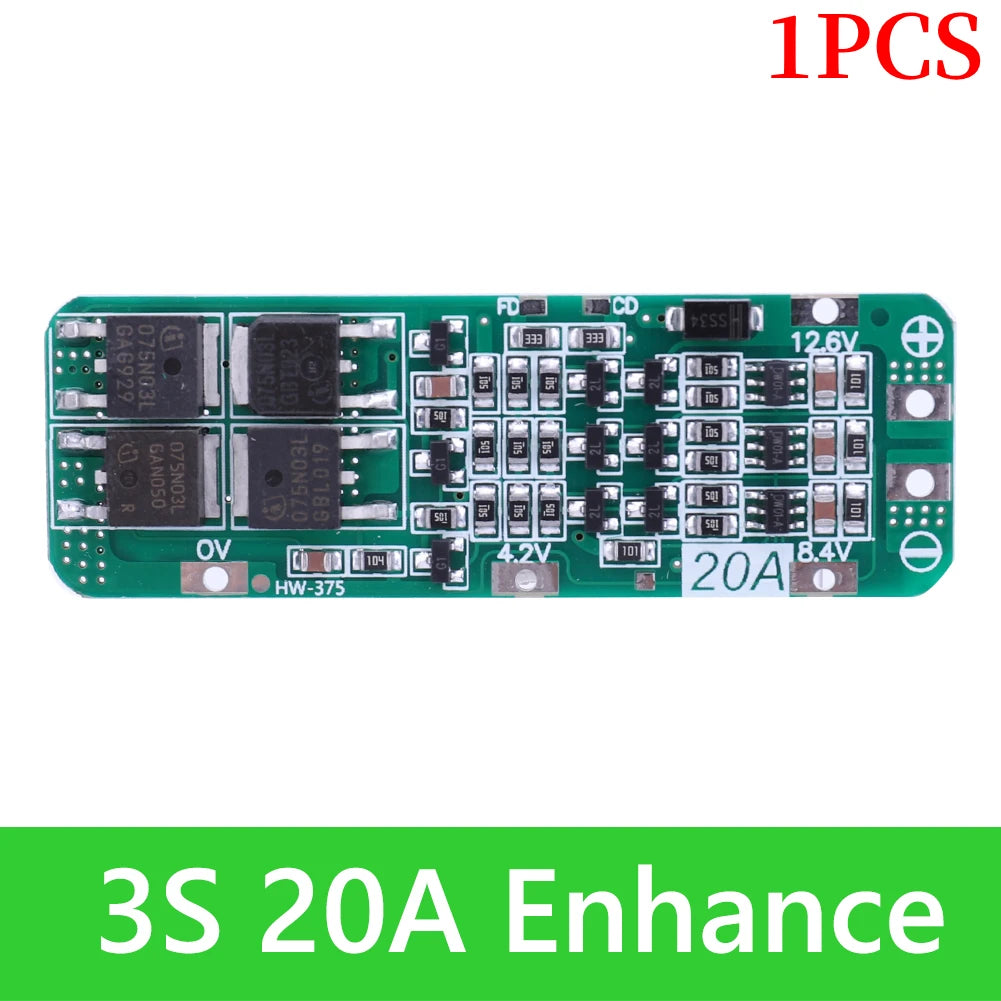

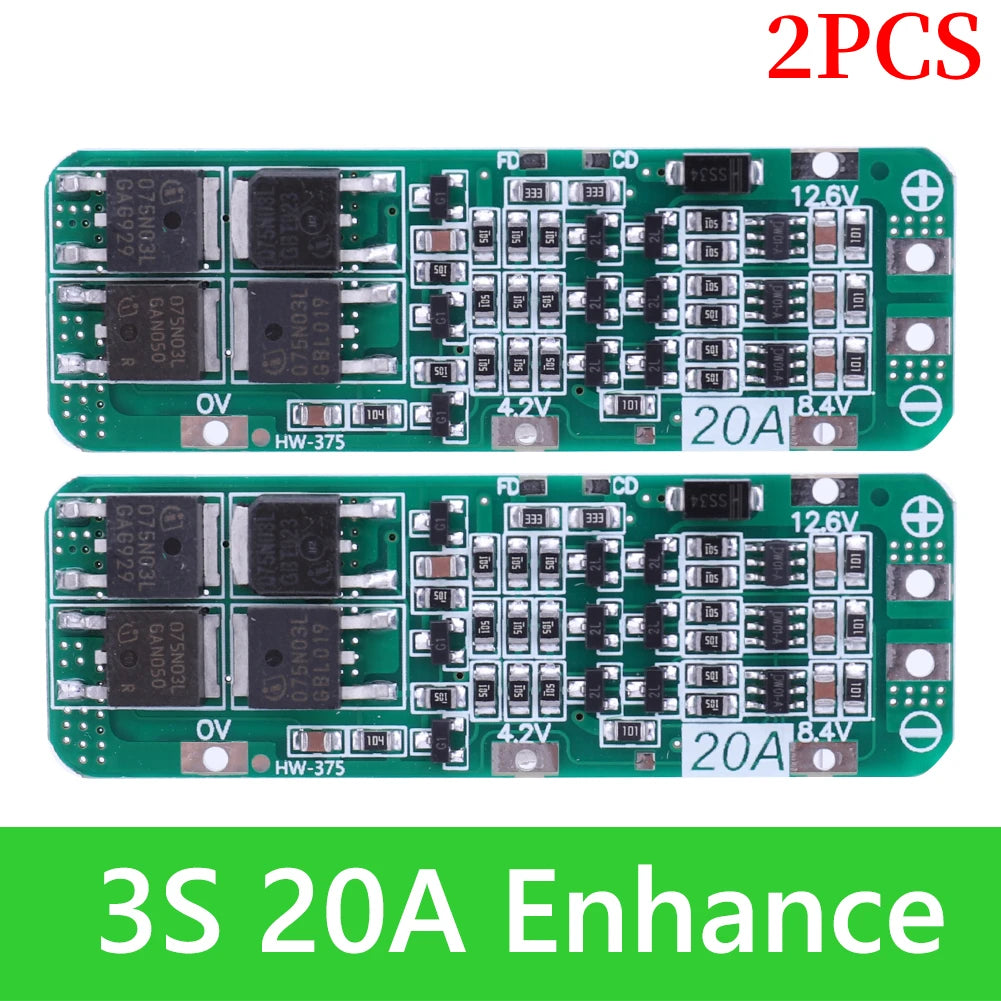

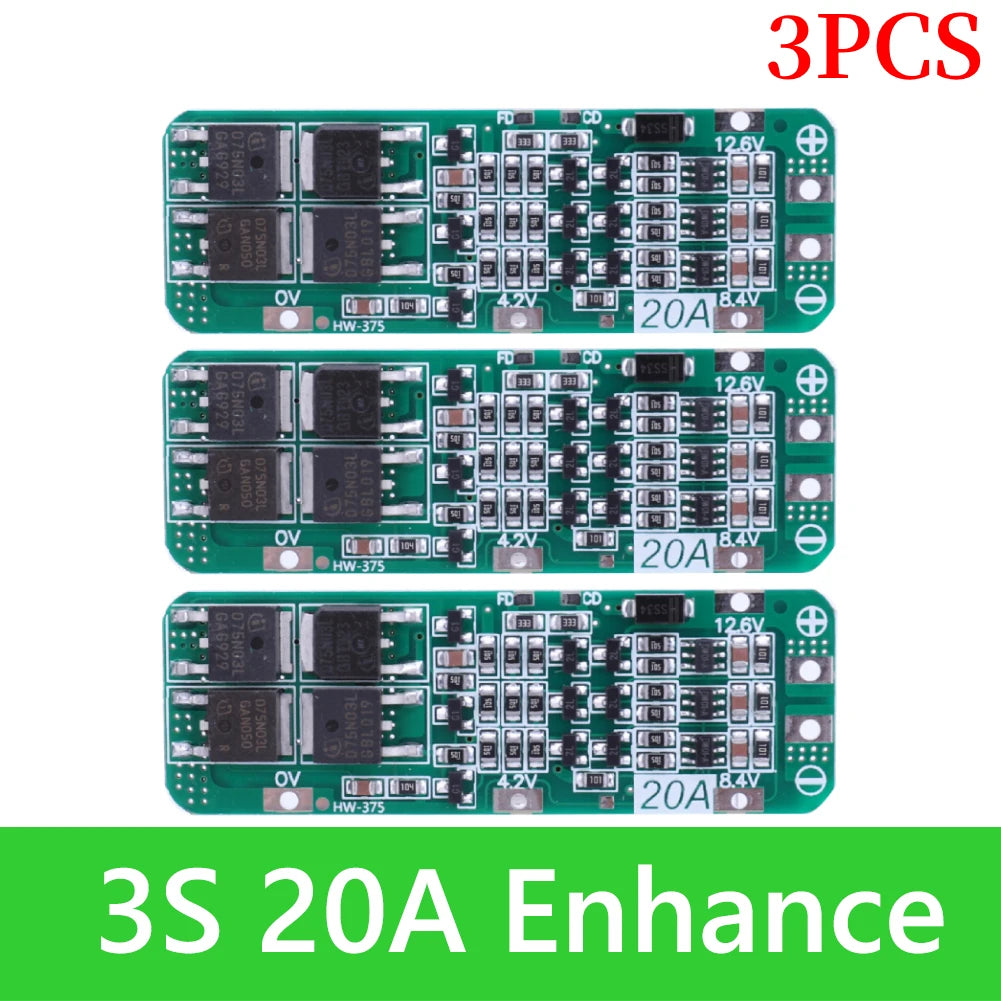

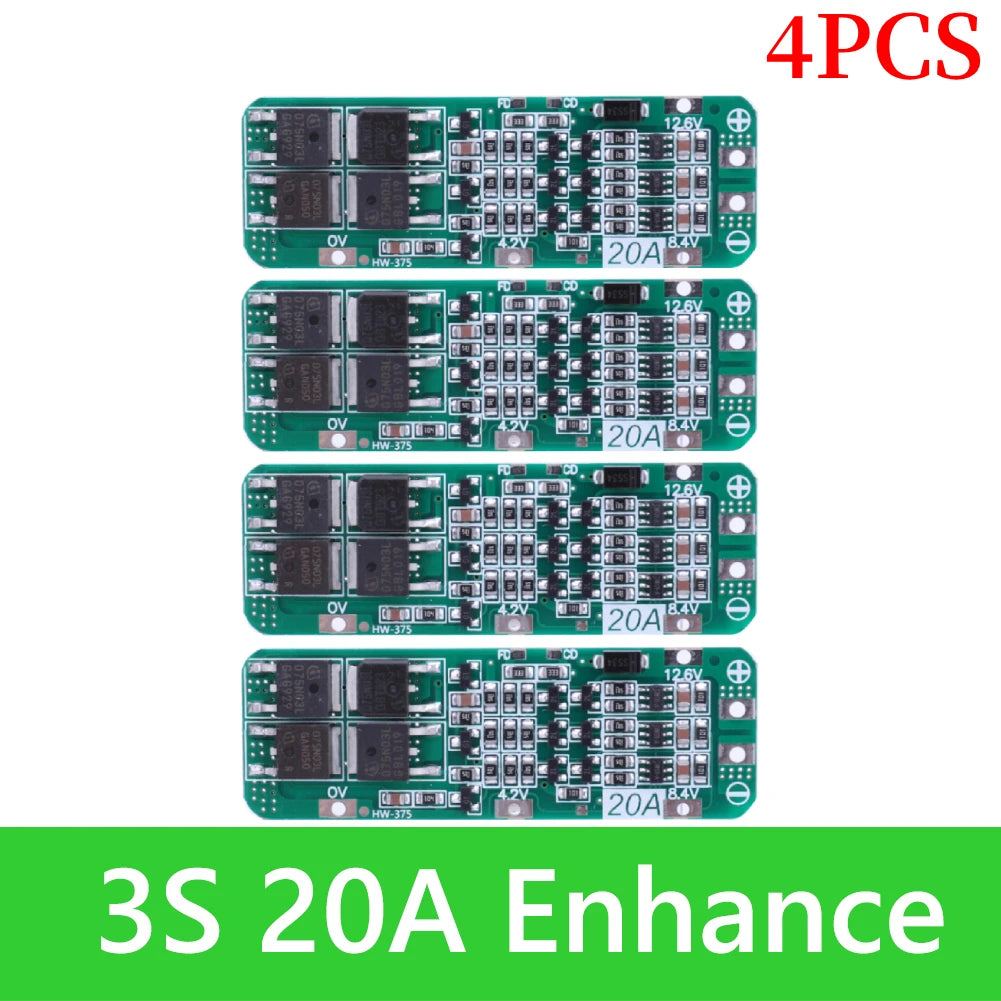

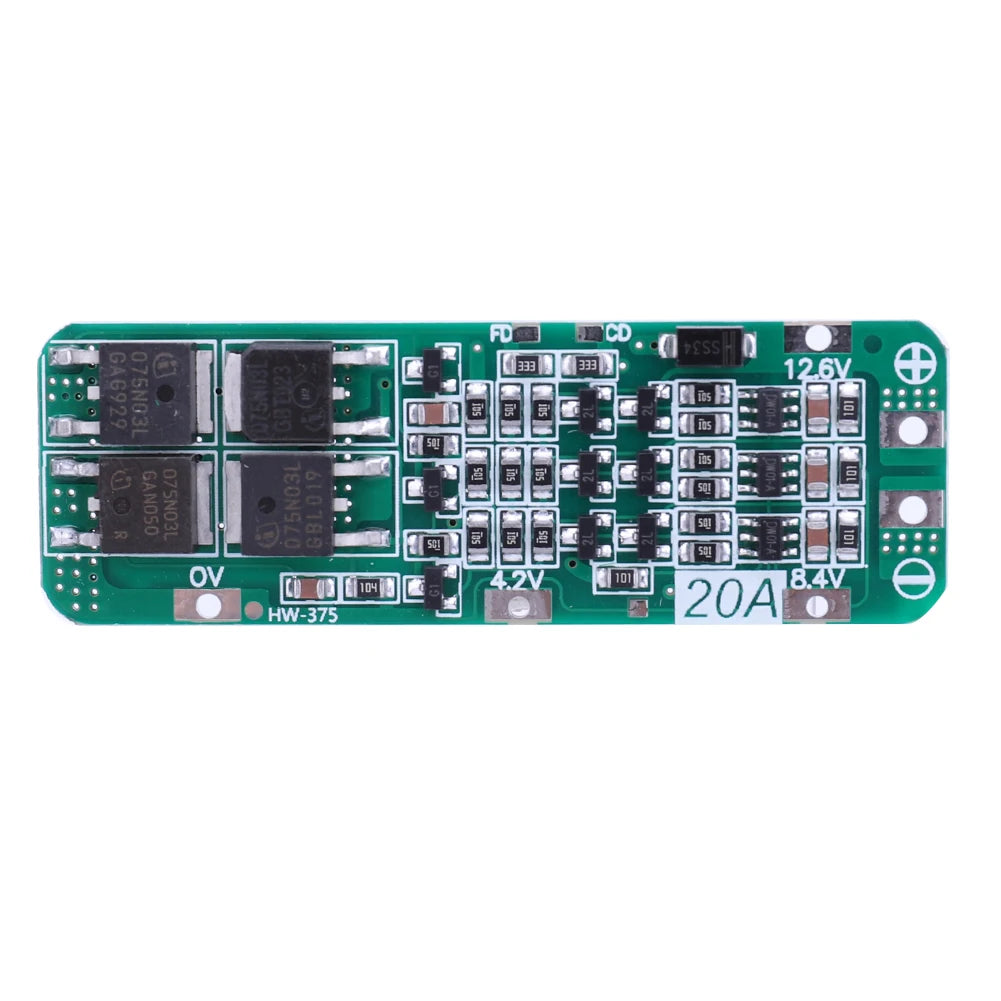

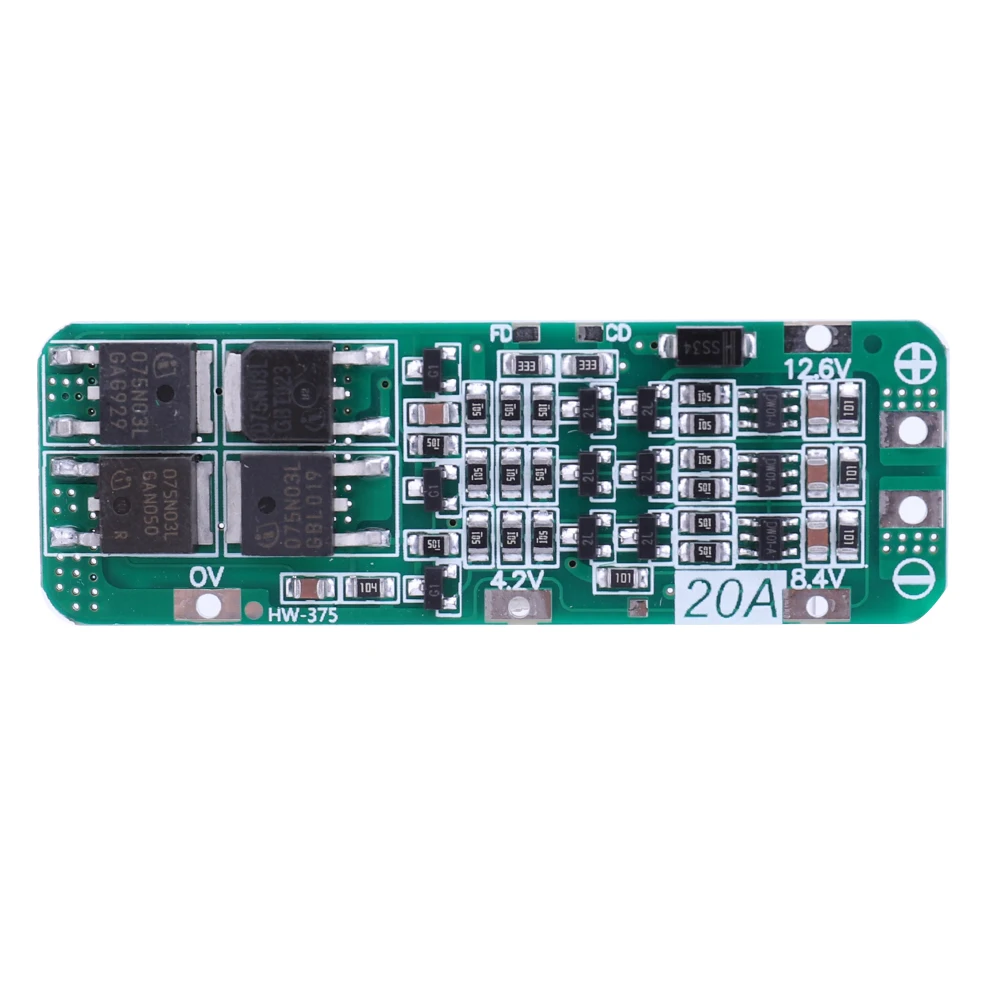

3S 20A Ulepszone:
Rozmiar: 20 * 60 * 4mm/0.78 * 2.36 * 0.15 cala
Napięcie ładowania: 12.6-13v
Ciągły prąd rozładowania: maksymalnie 20A (jeśli warunki chłodzenia nie są dobre, należy zmniejszyć prąd obciążenia do użytku)
Ciągły prąd ładowania: maksymalnie 10A
Odpowiednie opcje: Nadaje się do akumulatorów litowych o napięciu nominalnym 3.7V i w pełni naładowanych 4.2V (w tym 1865026650 i polimerowych akumulatorów litowych), zdolnych do zasilania wiertarek z prądem rozruchowym poniżej 60A i mocą poniżej 100W
sprawy wymagające uwagi:
1: Pomyślne uruchomienie wiertarki wymaga trzech akumulatorów zasilających 10C-20C lub sześciu akumulatorów zasilających 5C-10C (zalecane modele akumulatorów zasilających: dla SONY VTC4, VTC4A, VTC5A, VTC6), przewodów połączeniowych 0V i 12.6V oraz przewodów miedzianych o przekroju ponad 2 milimetry kwadratowe (nie można używać płytek niklowych!).
2: Ściśle przestrzegać schematu okablowania dla 0V, 4.2V, 8.4V i 12.6V i nie dotykać żadnych elementów na płytce podczas lutowania przewodów
3: Podczas łączenia trzech zestawów akumulatorów szeregowo, upewnij się, że napięcie każdego zestawu akumulatorów jest takie samo. Jeśli są różne, należy w pełni naładować każdy zestaw akumulatorów oddzielnie przed użyciem ich szeregowo

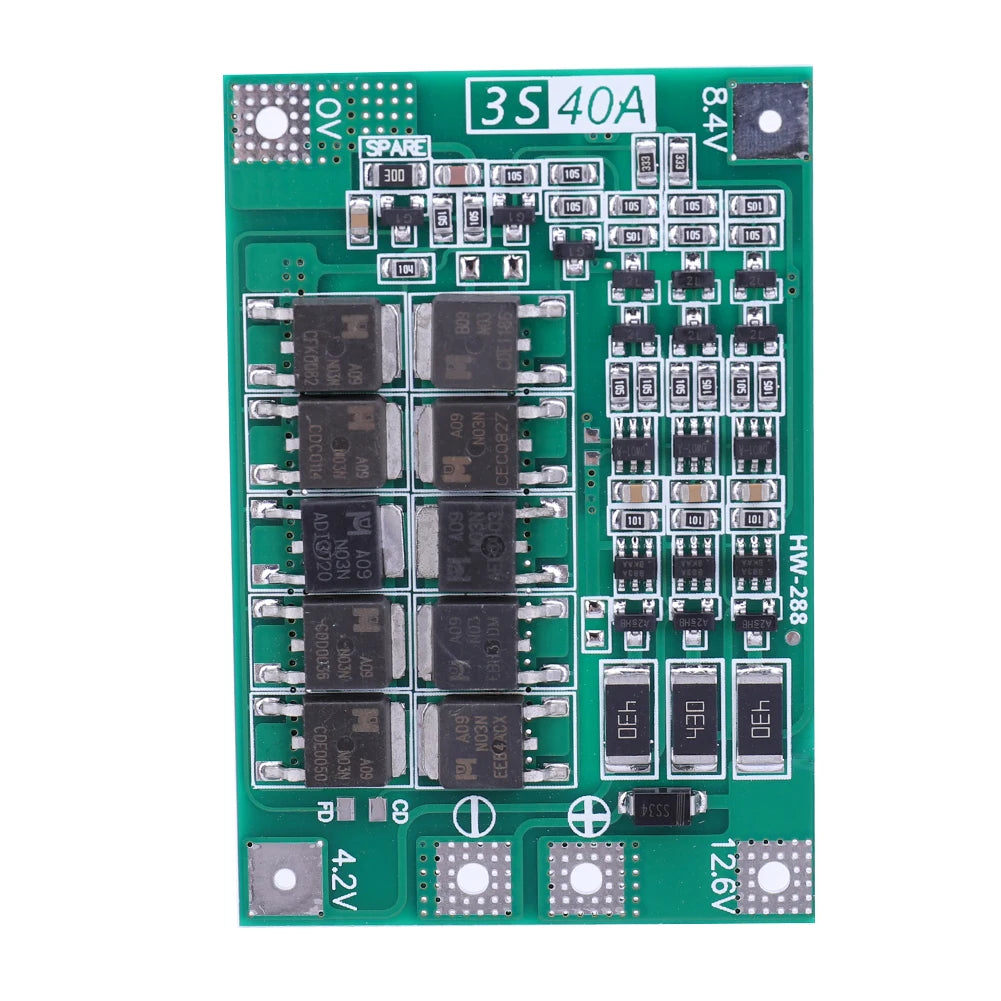

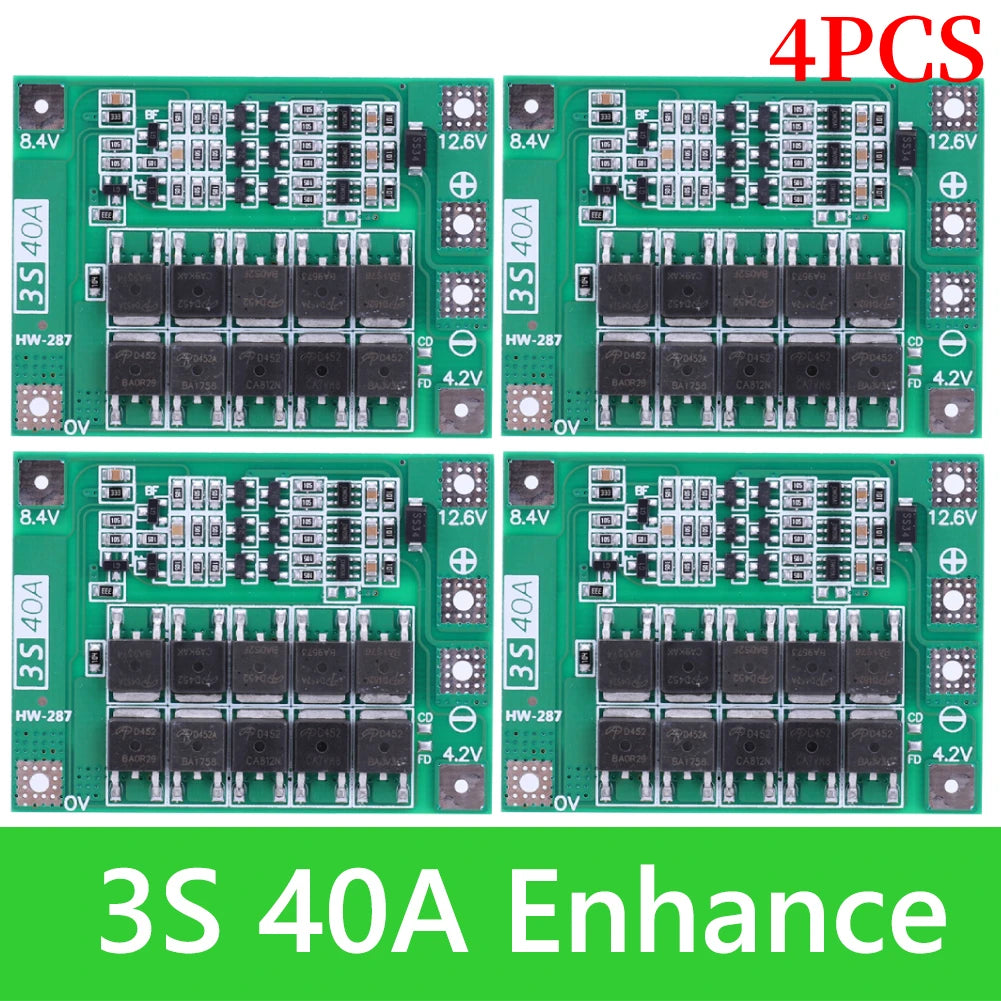

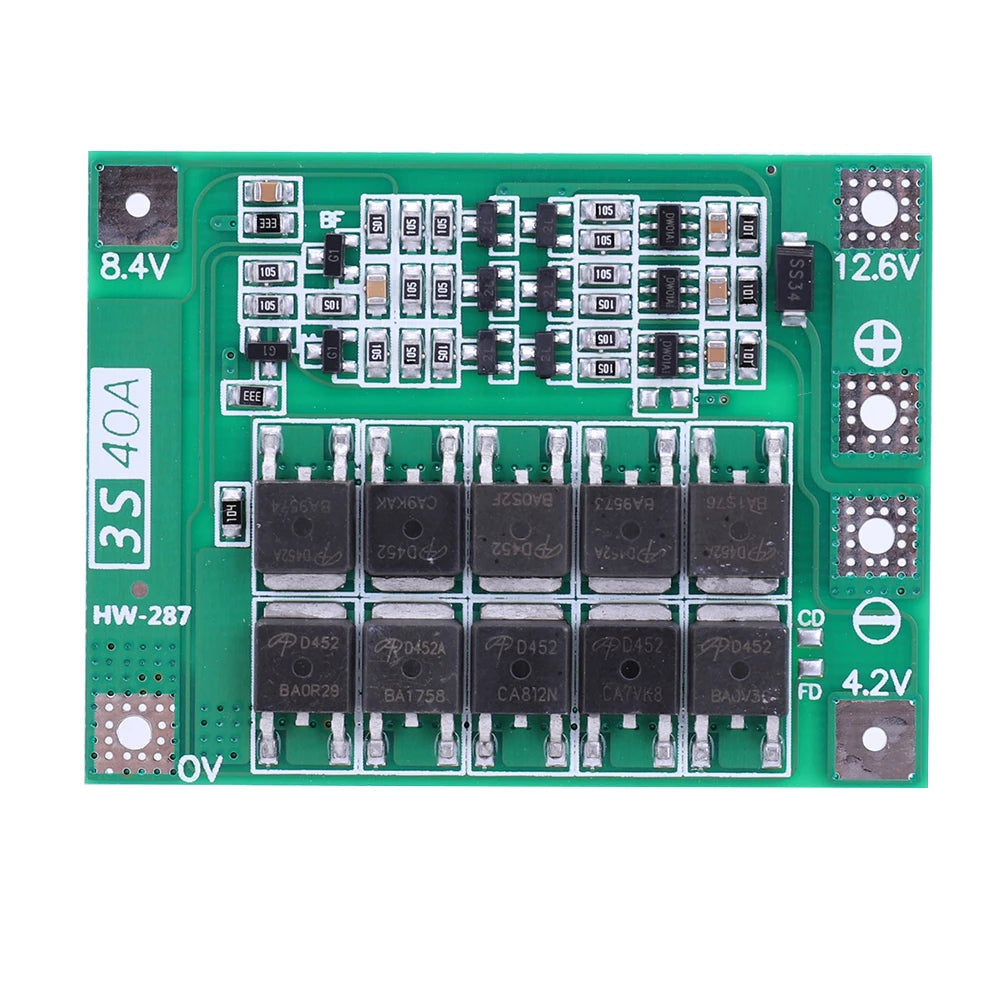

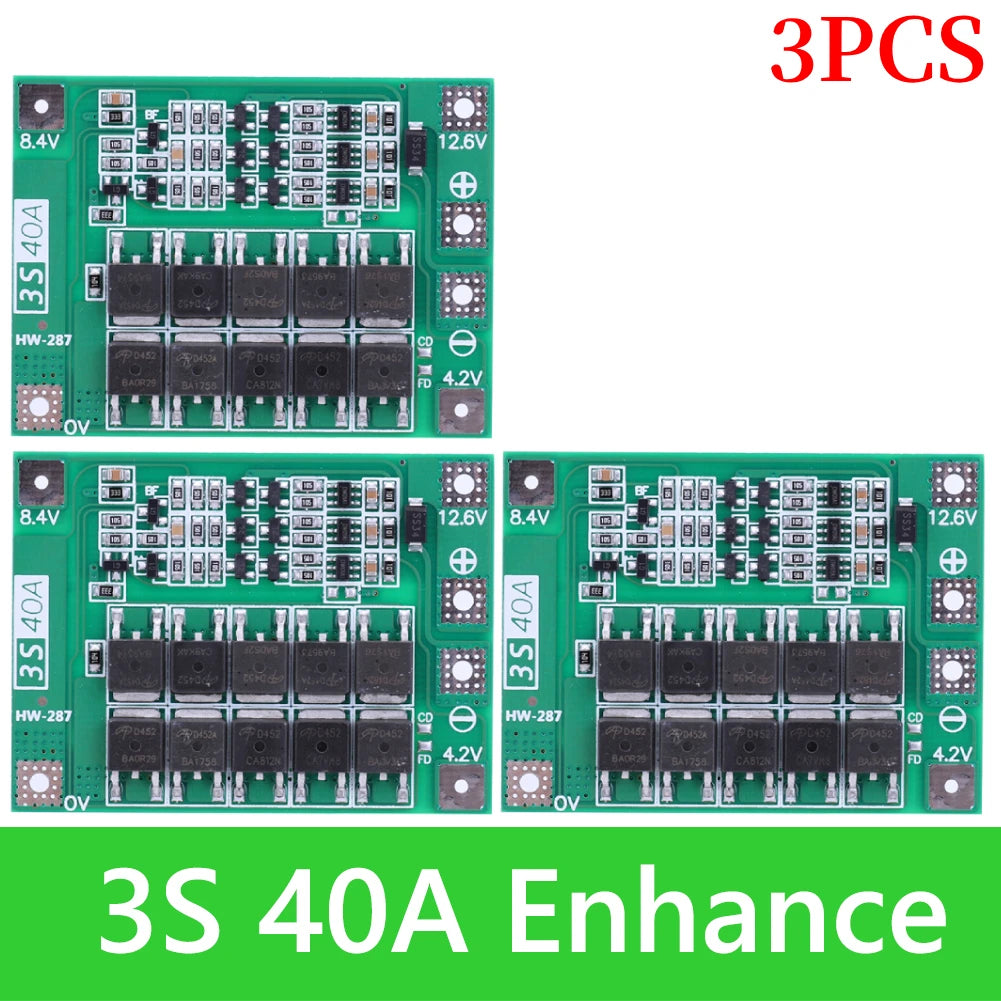

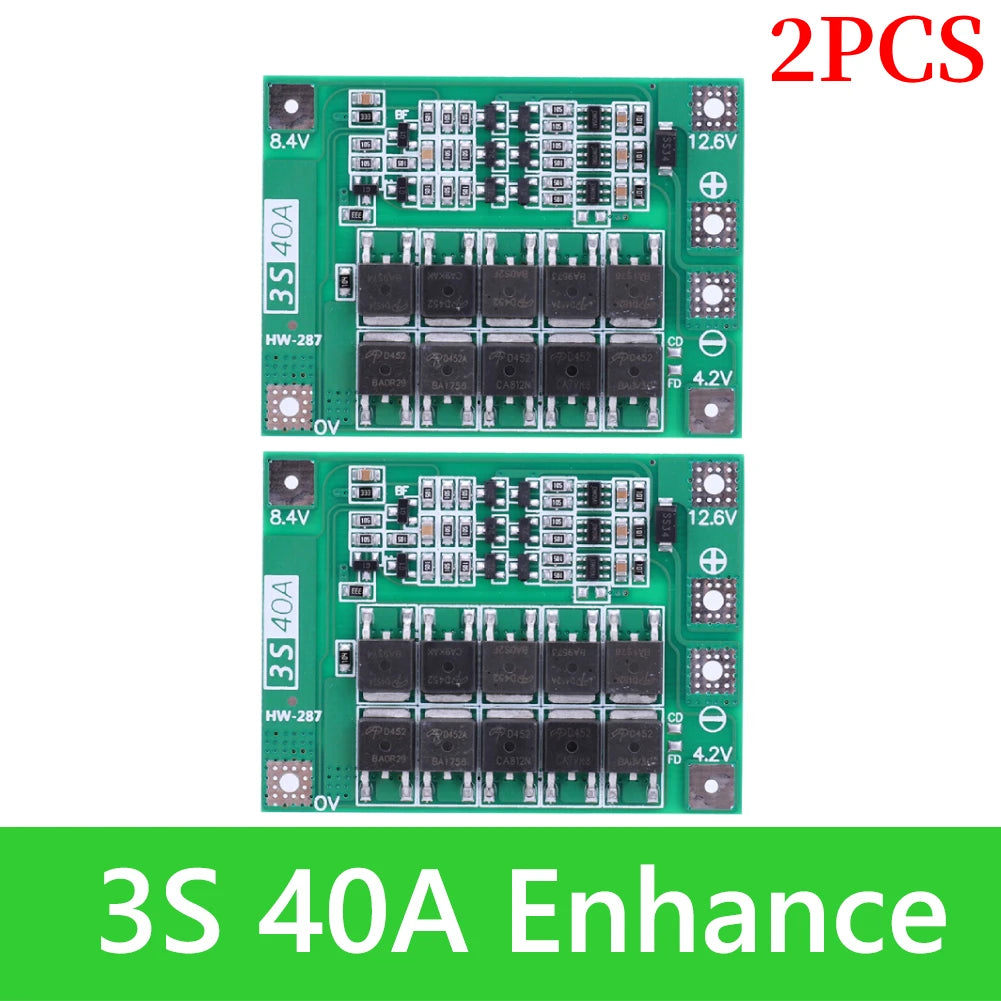

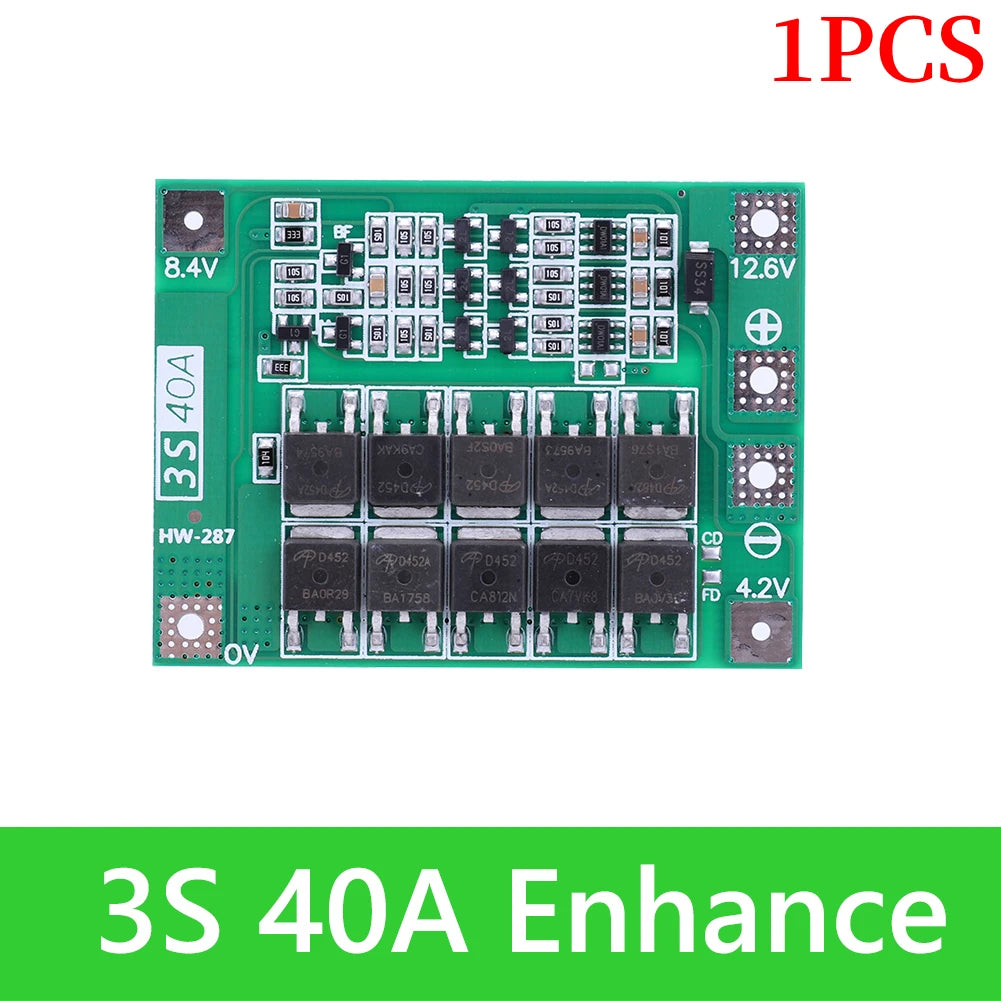

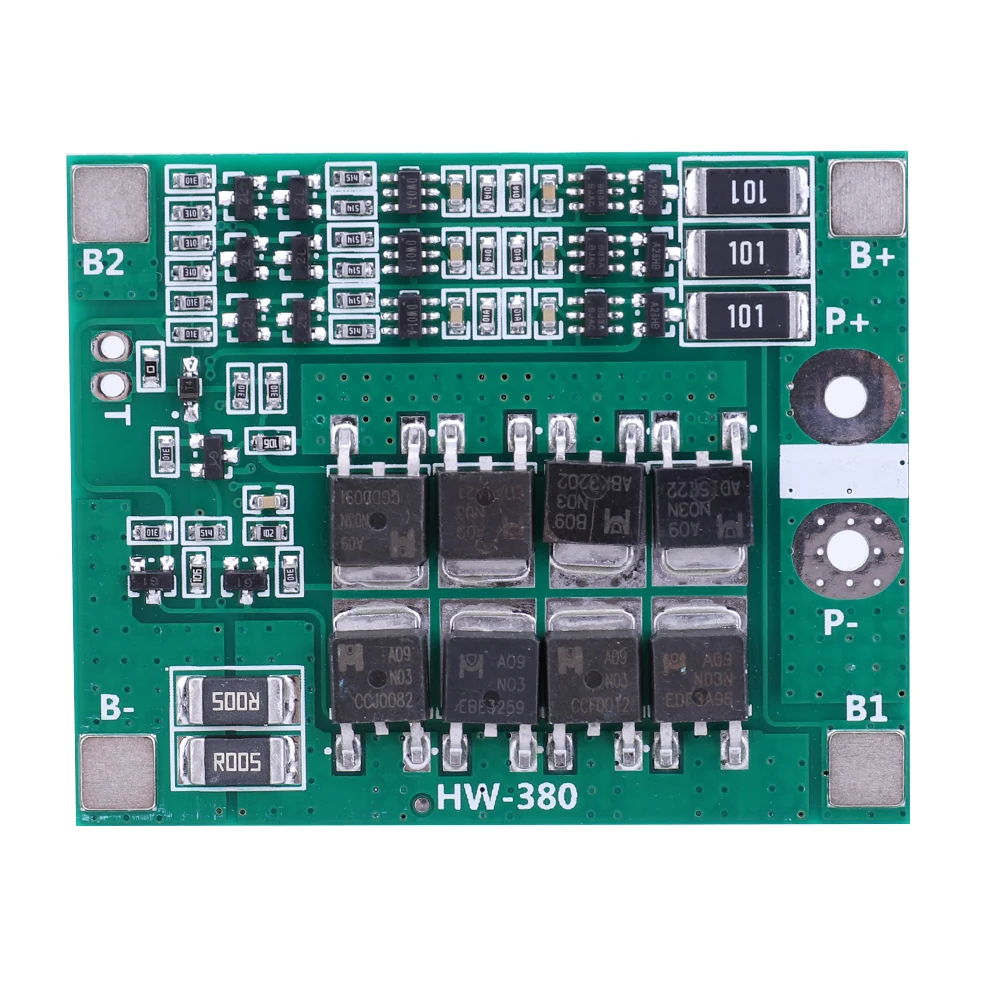

3S 40A Ulepszone:
Rozmiar: 41 * 55 * 4mm/1.61 * 2.16 * 0.15 cala
Napięcie ładowania: DC 12.6V~13.6V
Ciągły prąd rozładowania: maksymalnie 40A (jeśli warunki chłodzenia nie są dobre, należy zmniejszyć prąd obciążenia do użytku)
Ciągły prąd ładowania: maksymalnie 20A
Odpowiednie opcje: Nadaje się do akumulatorów litowych o napięciu nominalnym 3.7V i w pełni naładowanych 4.2V (w tym 1865026650 i polimerowych akumulatorów litowych), zdolnych do zasilania wiertarek poniżej 170W
sprawy wymagające uwagi:
1. Pomyślne uruchomienie wiertarki wymaga 3 akumulatorów zasilających 10C-20C lub 6 akumulatorów zasilających 5C-10C (zalecane modele akumulatorów zasilających: dla sony vtc4, vtc4A, vtc5A, vtc6) przewodów OV i 12.6V, używając przewodów miedzianych o przekroju ponad 3mm kwadratowych (nie można używać płytek niklowych)
2. Ściśle przestrzegać schematu okablowania dla OV, 4.2V, 8.4V i 12.6V i nie dotykać żadnych elementów na płytce podczas lutowania przewodów

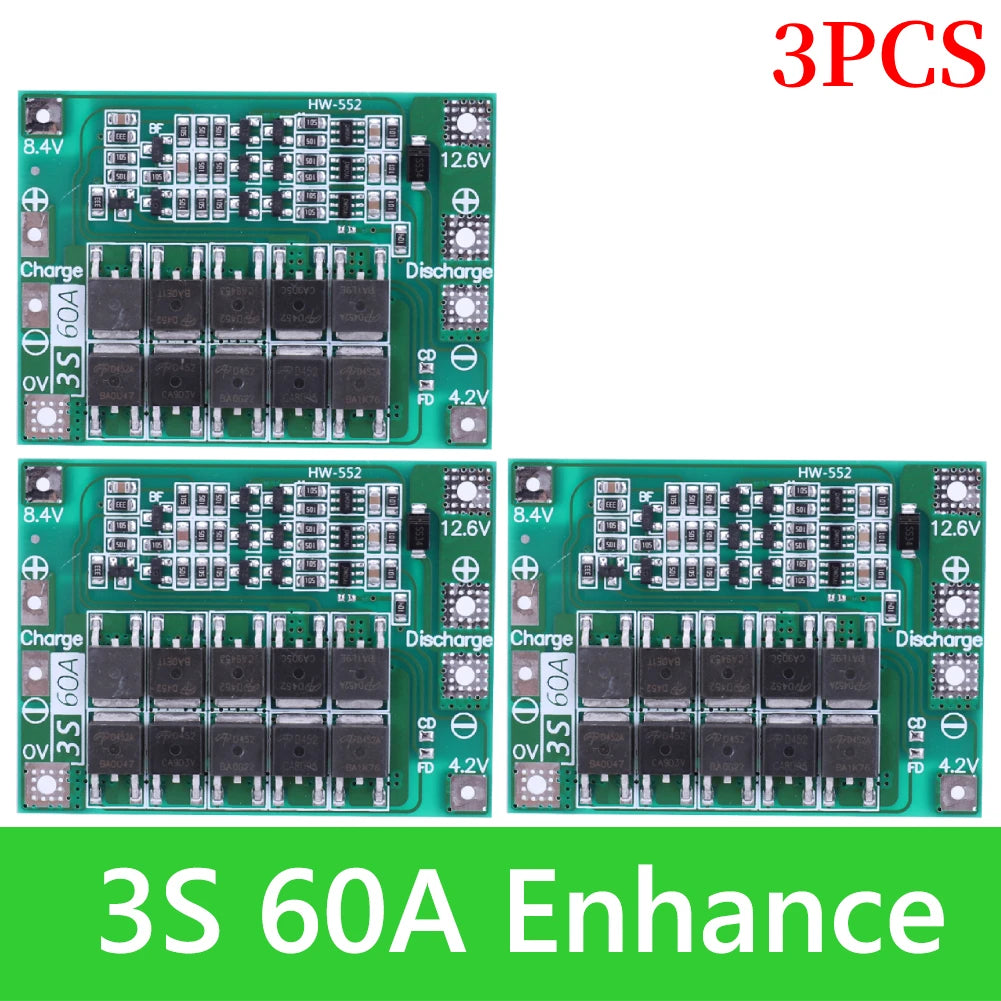

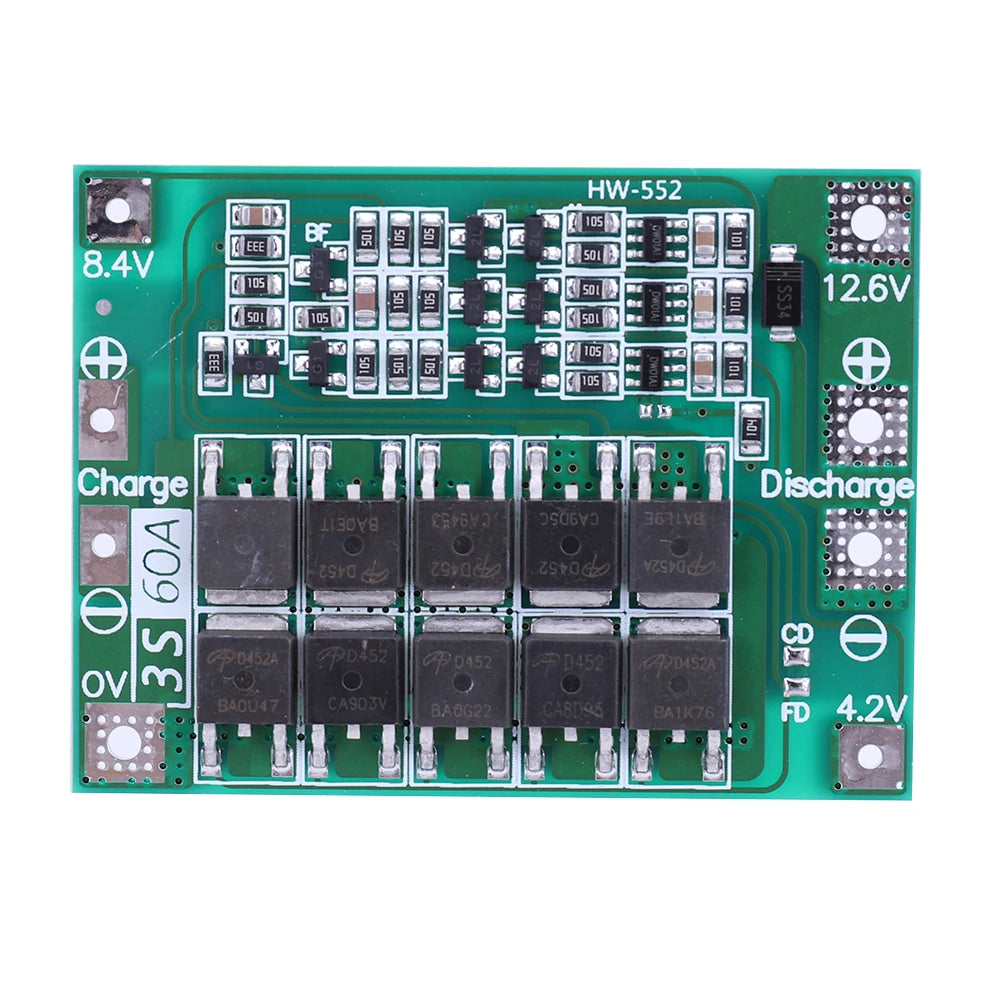

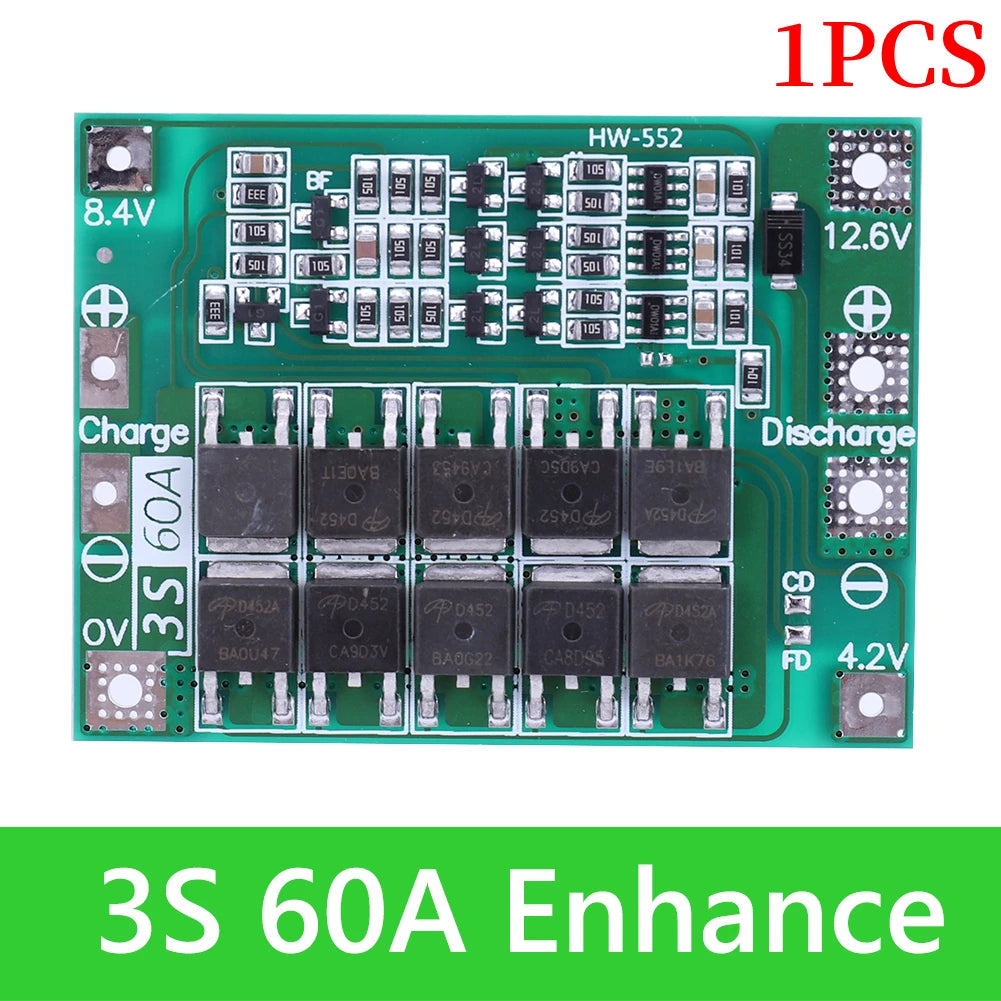

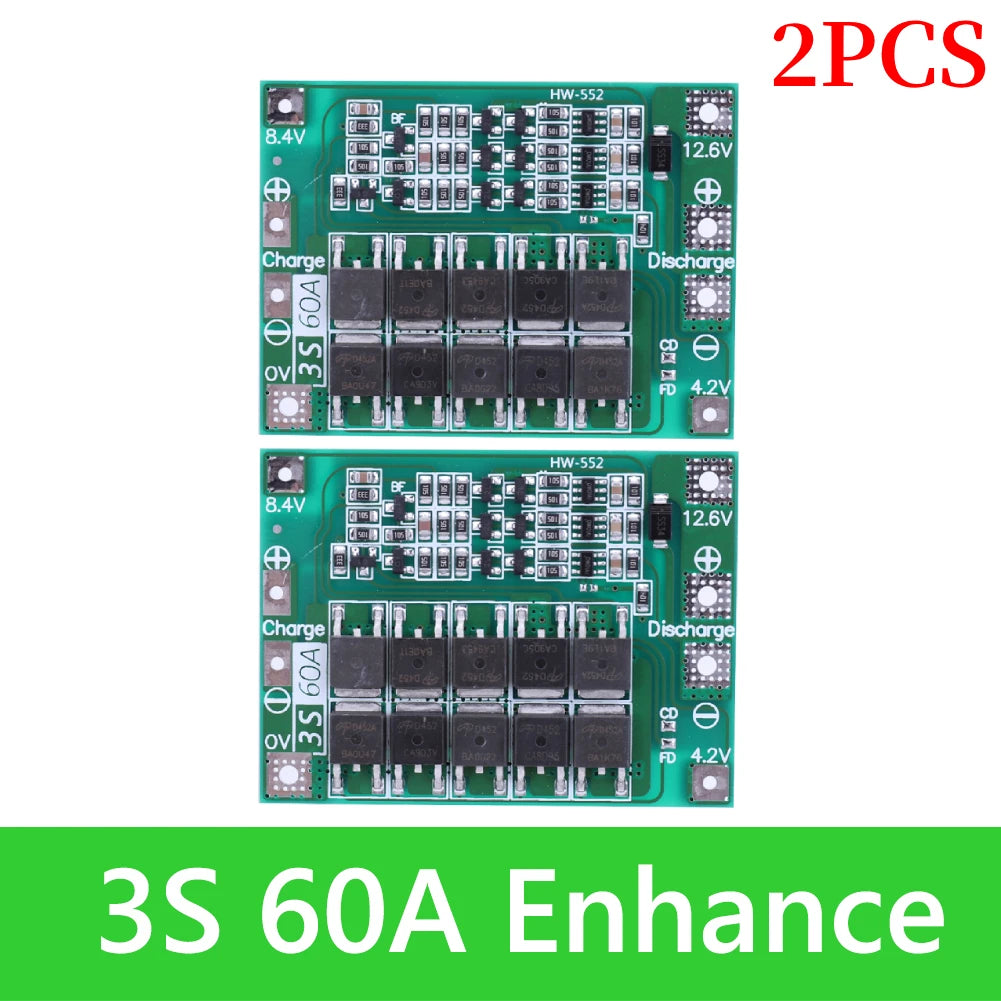

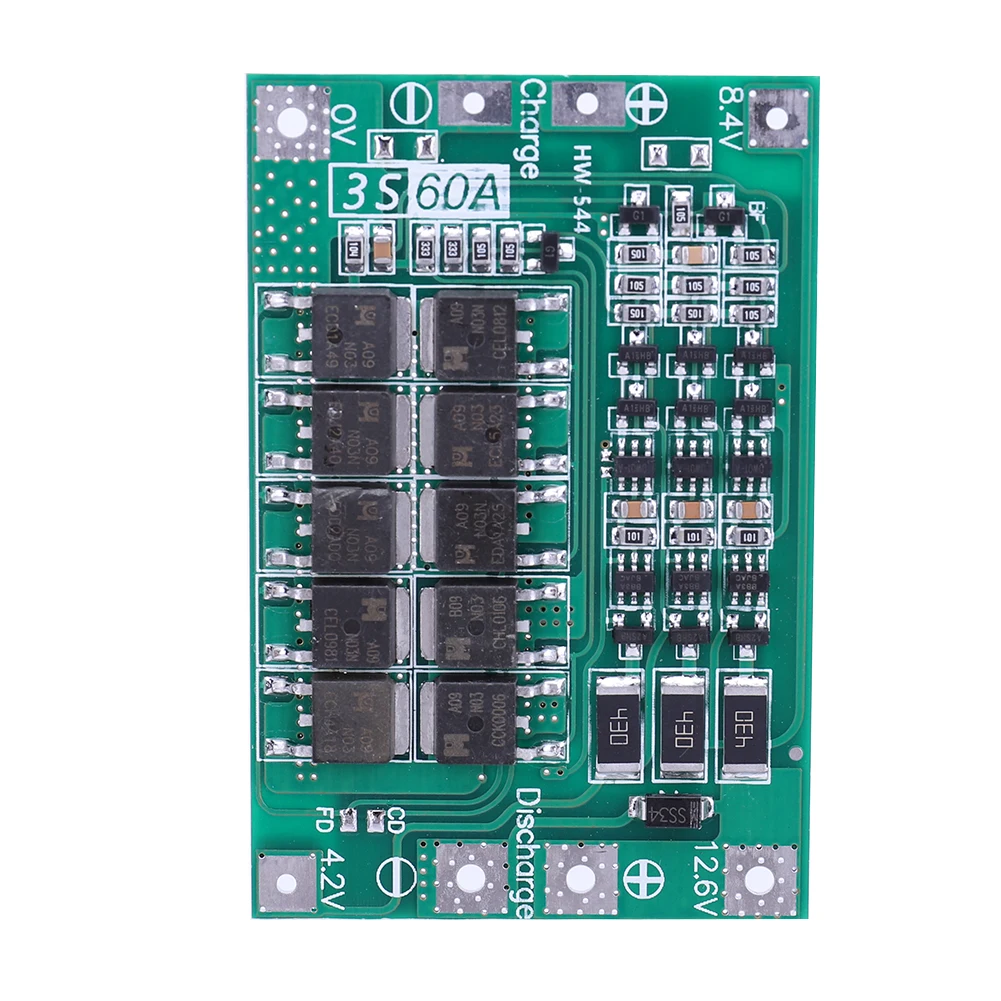

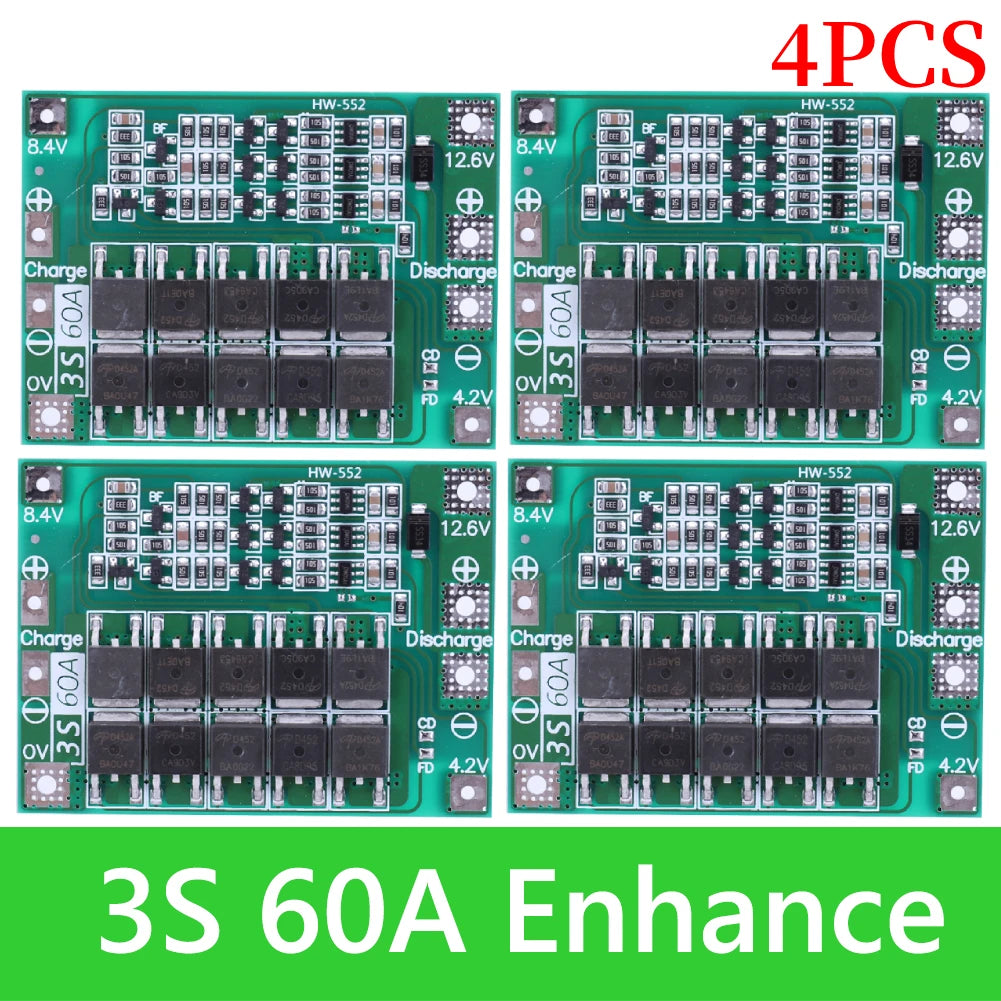

3S 60A Ulepszone:
Rozmiar: 60 * 41 * 1mm/2.36 * 1.61 * 0.03 cala
Napięcie ładowania: 12.6V-13V
Maksymalny prąd roboczy: 60A (bardzo dobre warunki rozpraszania ciepła)
Ciągły prąd ładowania (górna granica): 20A
Prąd rozładowania wydajności (górna granica): 40A
Ochrona przed przeciążeniem prądowym: 125A
Wykrywanie przeładowania: 12.8V (dla 3 zestawów akumulatorów)
Uwolnienie przeładowania: 12.3V (dla 3 zestawów akumulatorów)
Wykrywanie nadmiernego rozładowania: 2.4V (dla 1 zestawu akumulatorów)
Uwolnienie nadmiernego rozładowania: 3.0V (dla 1 zestawu akumulatorów)

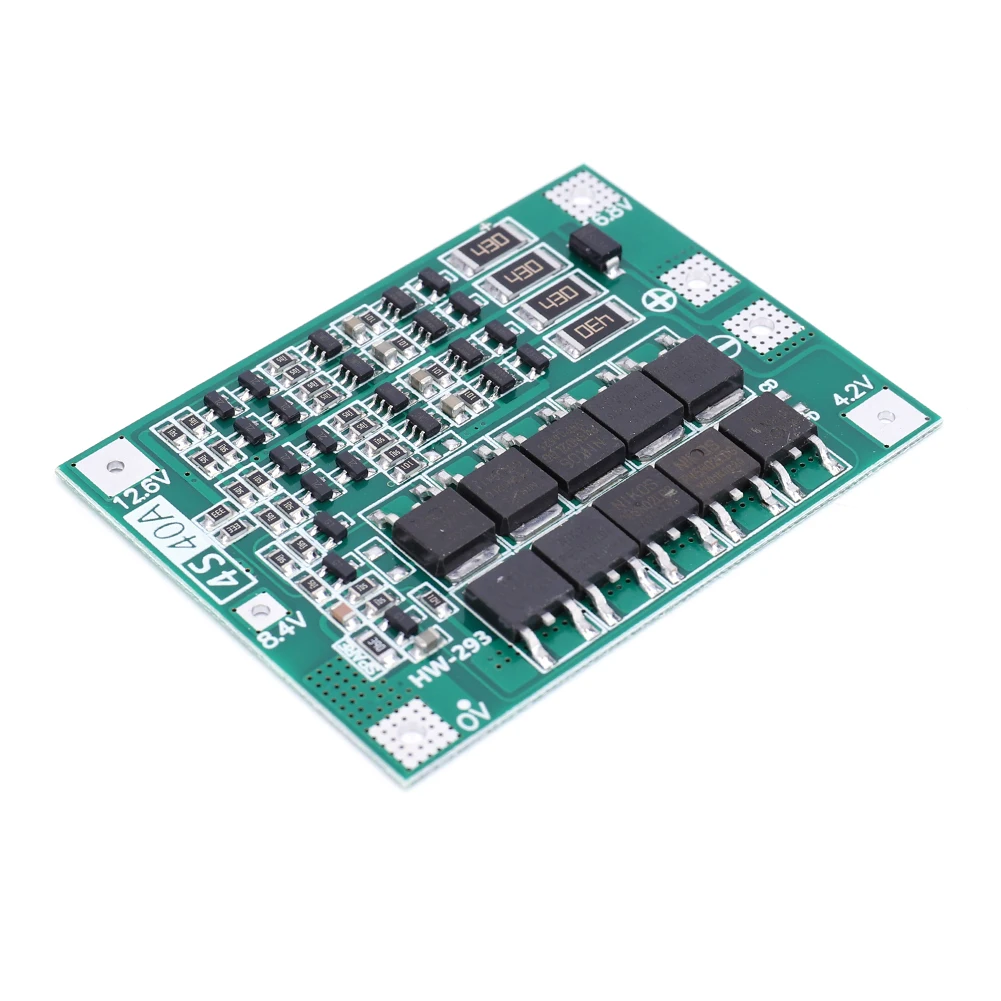

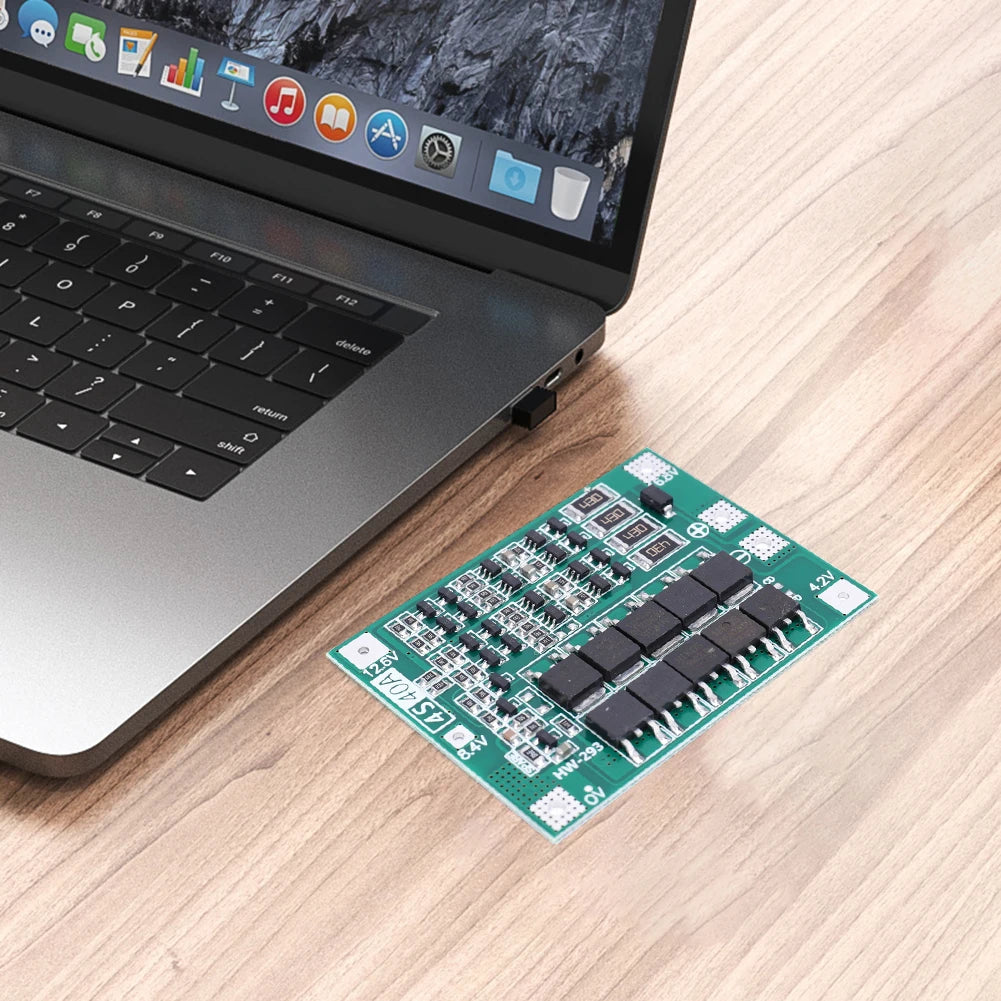

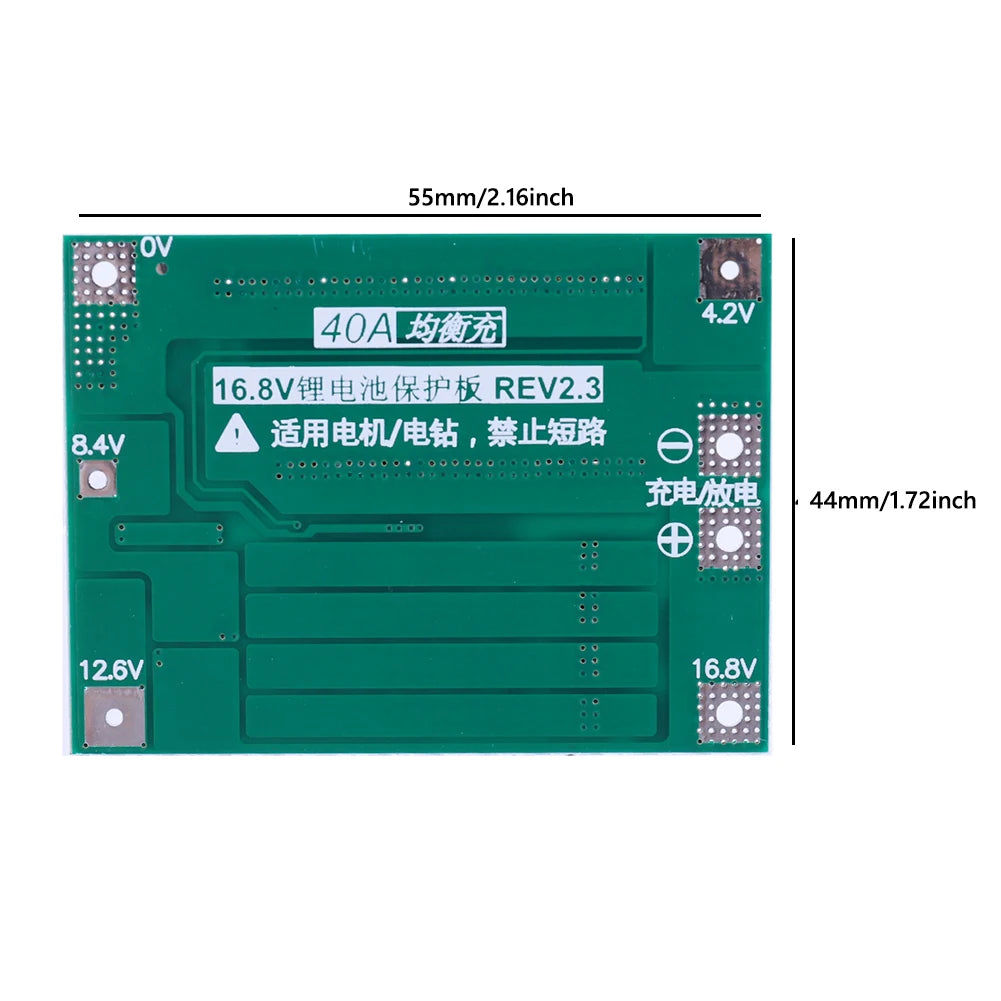

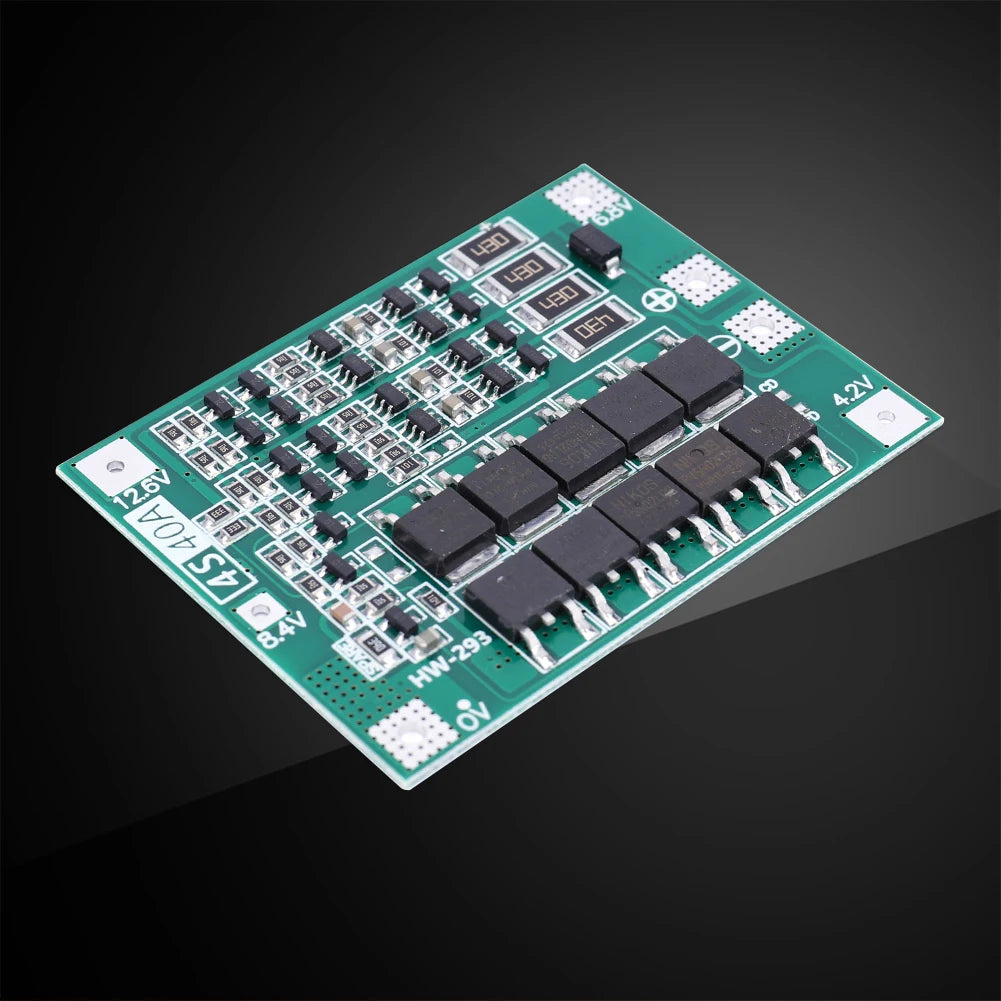

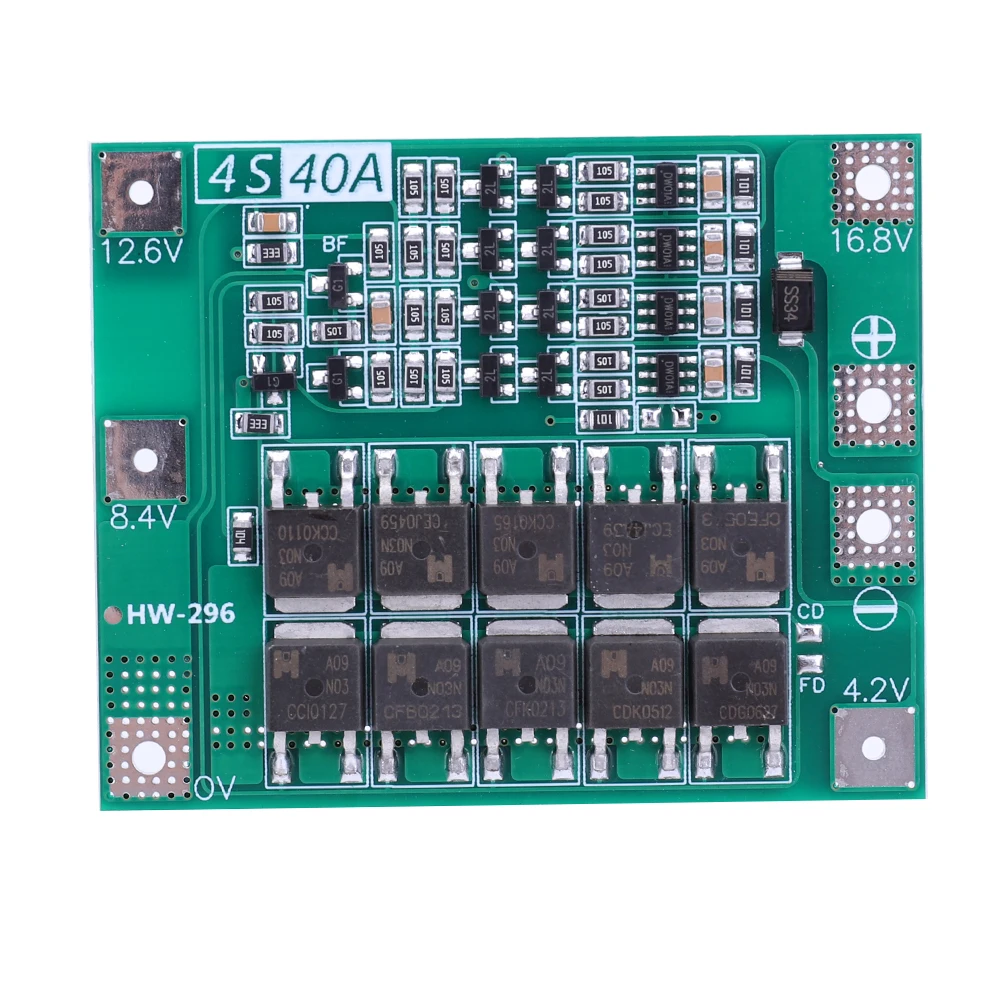

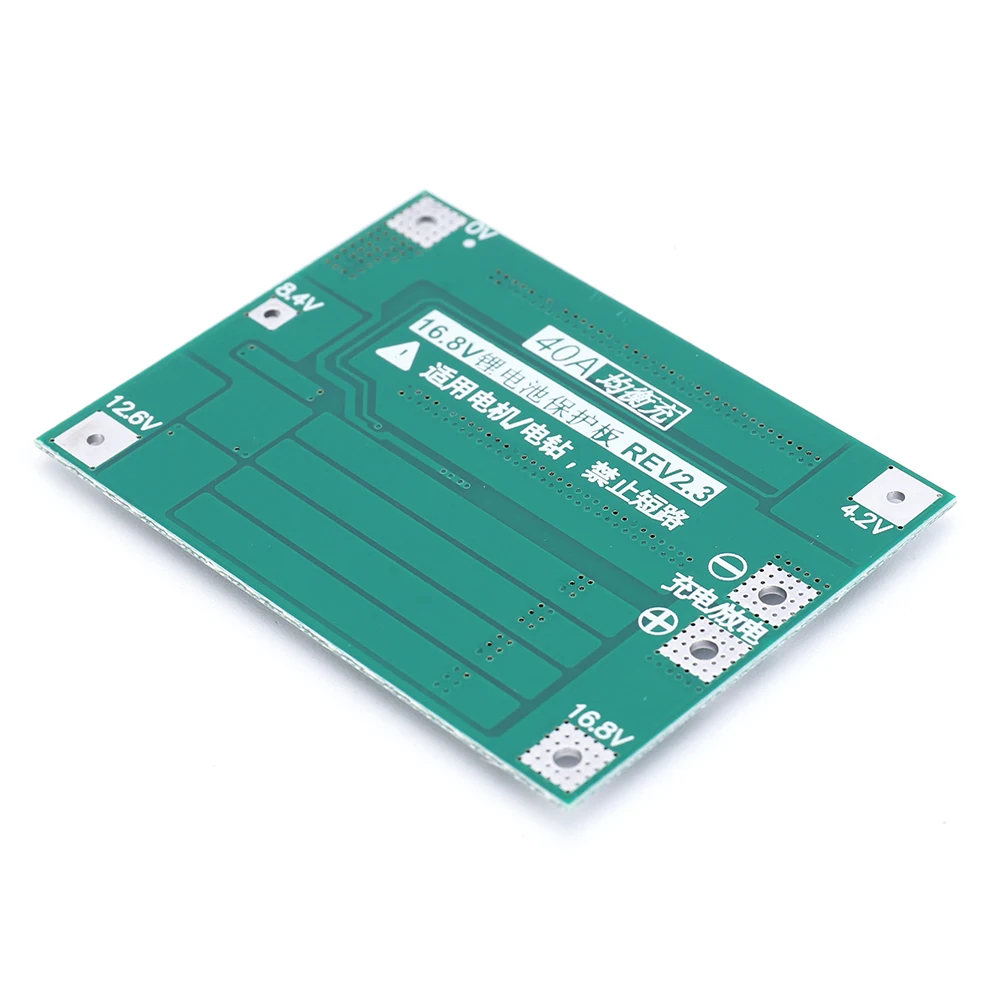

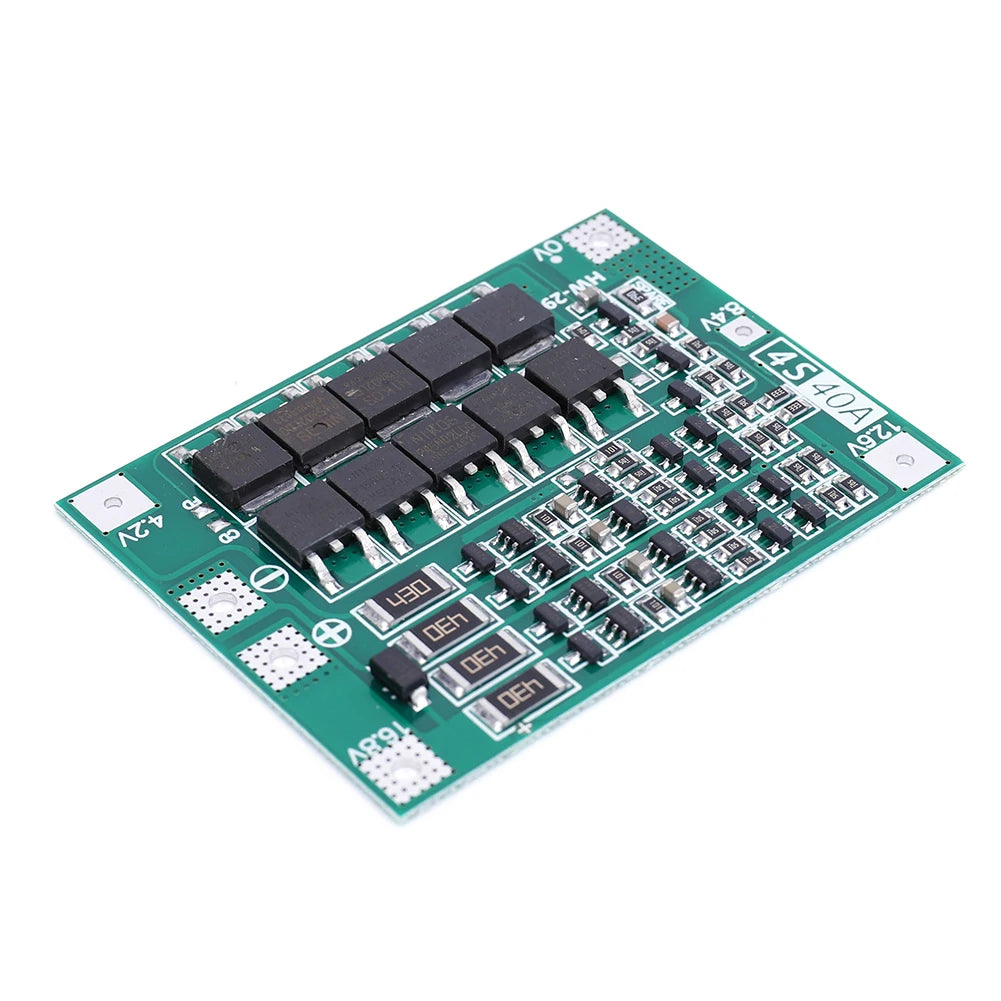

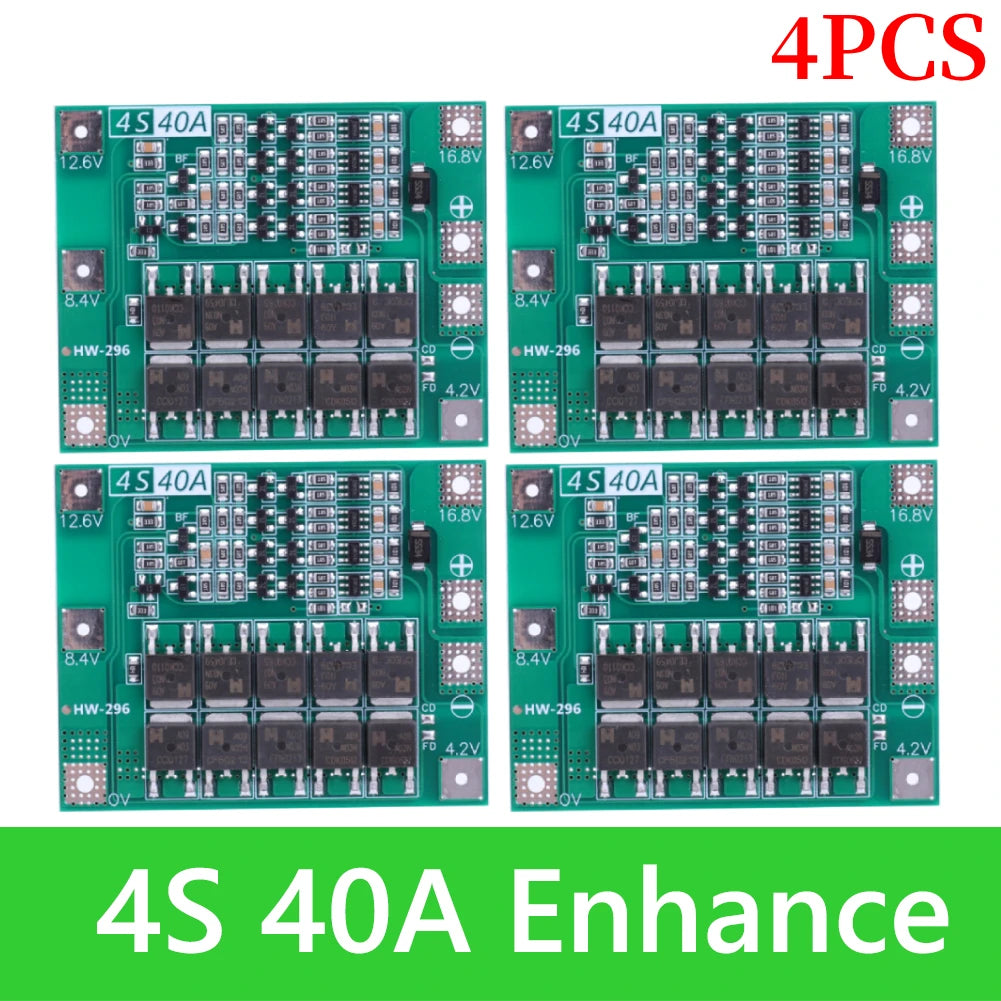

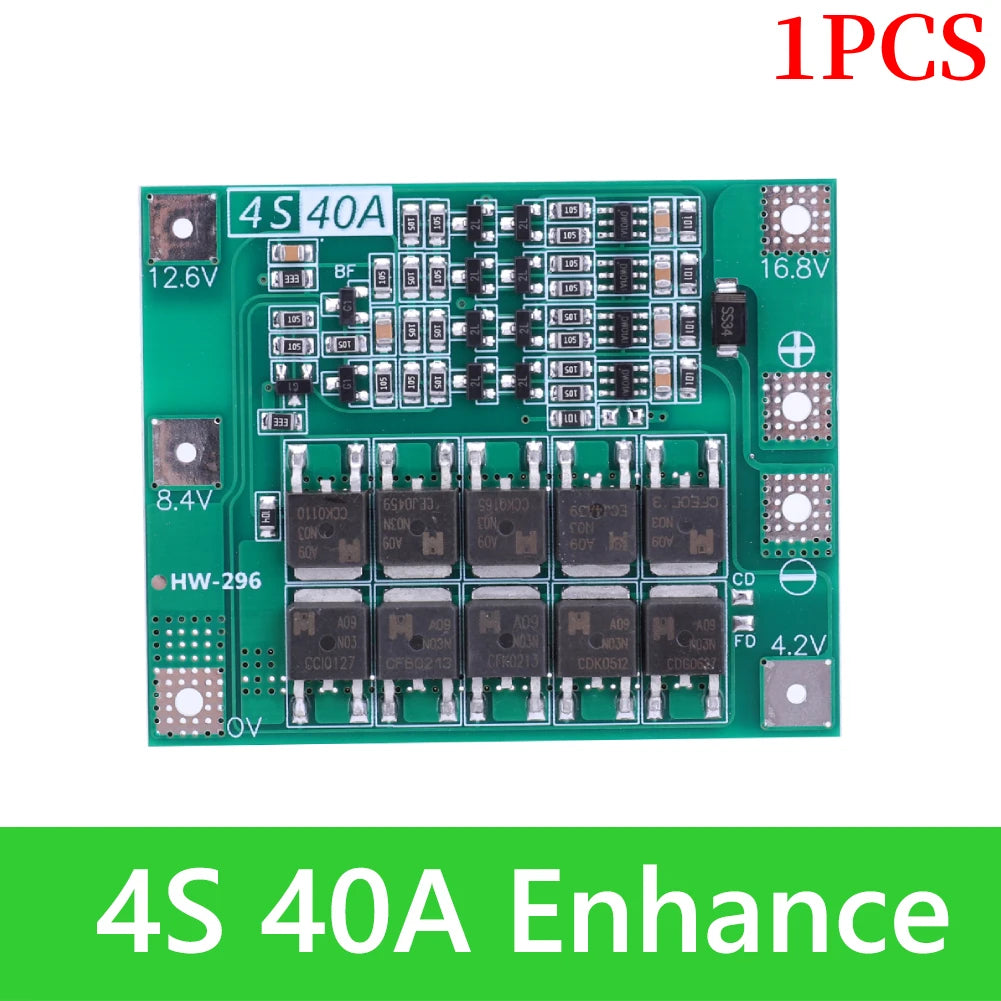

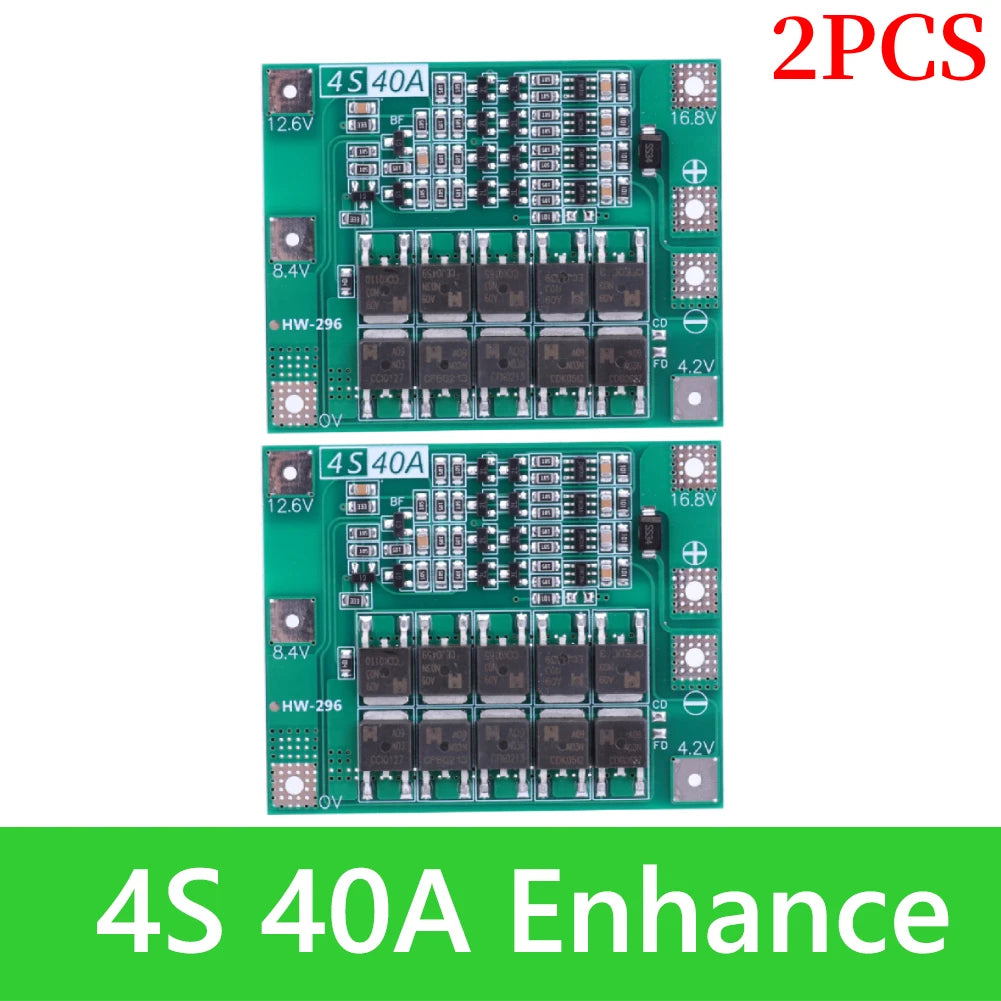

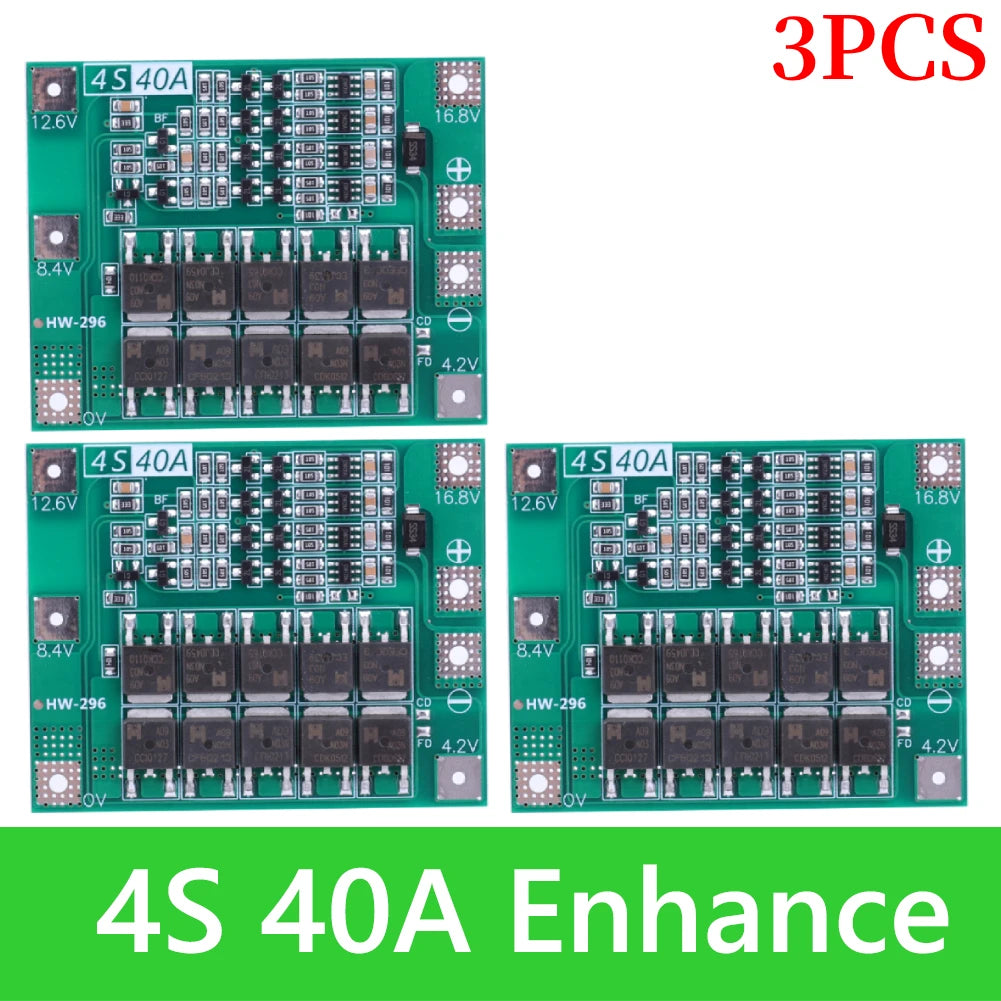

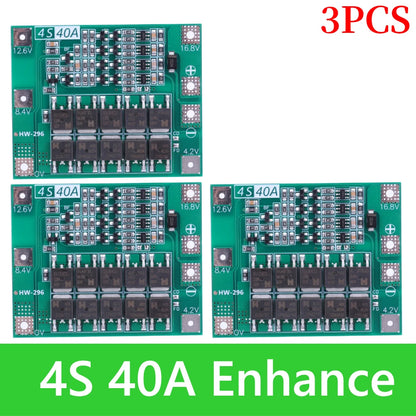

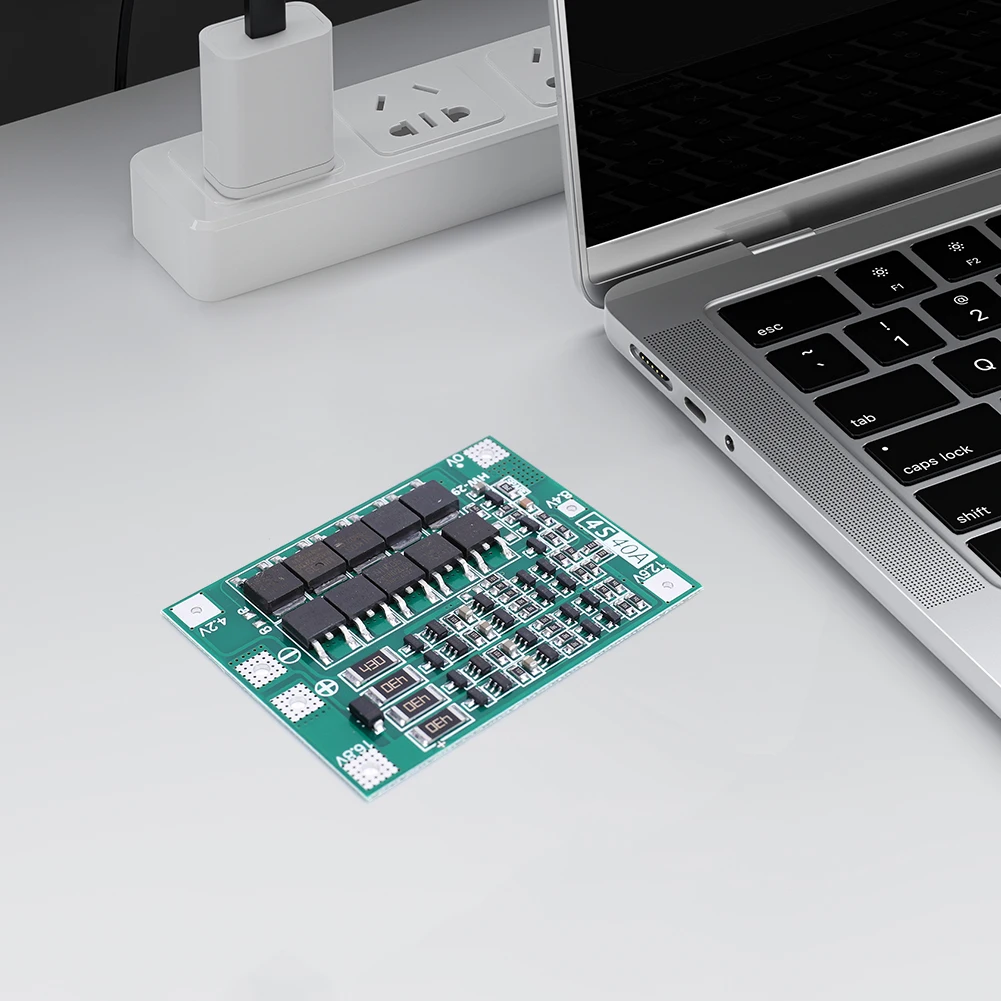

4S 40A Ulepszone:
Rozmiar produktu: 55 * 44 * 4mm/2.16 * 1.73 * 0.15 cala
Napięcie ładowania: DC16.8V~17V
Ciągły prąd rozładowania: maksymalnie 40A (jeśli warunki chłodzenia nie są dobre, należy zmniejszyć prąd obciążenia do użytku)
Ciągły prąd ładowania: maksymalnie 20A
Odpowiednie opcje:
Nadaje się do akumulatorów litowych o napięciu nominalnym 3.7V i w pełni naładowanych 4.2V (w tym 1865026650 polimerowych akumulatorów litowych), zdolnych do zasilania wiertarek do 170W
Środki ostrożności:
1. Pomyślne uruchomienie wiertarki wymaga 4 akumulatorów zasilających 10c-20c lub 8 akumulatorów zasilających 5c-10c, przewodów połączeniowych 0V i 16.8V, używając przewodów miedzianych o przekroju 3 milimetry kwadratowe lub więcej
2. Ściśle przestrzegać schematu okablowania dla 0V, 4,2V, 8.4V, 12.6V i 16.8V i nie dotykać żadnych elementów na płytce podczas lutowania

Balans

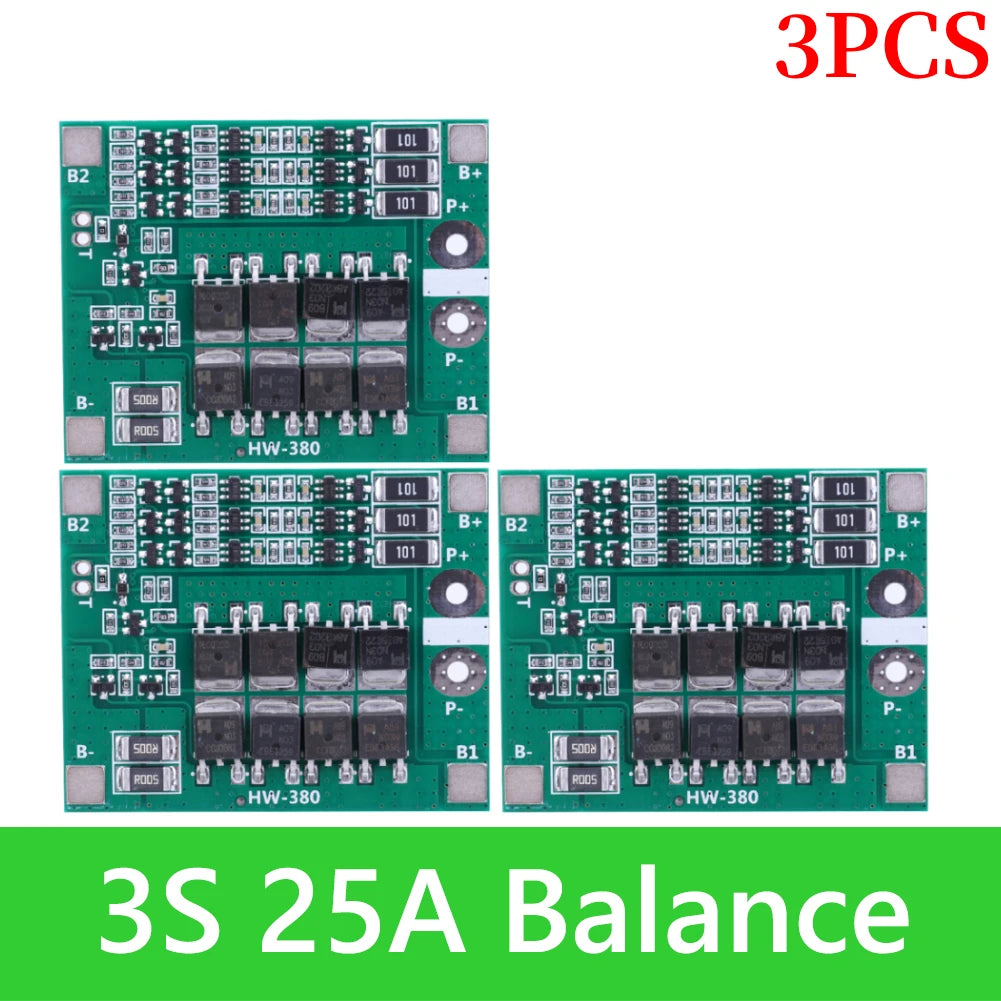

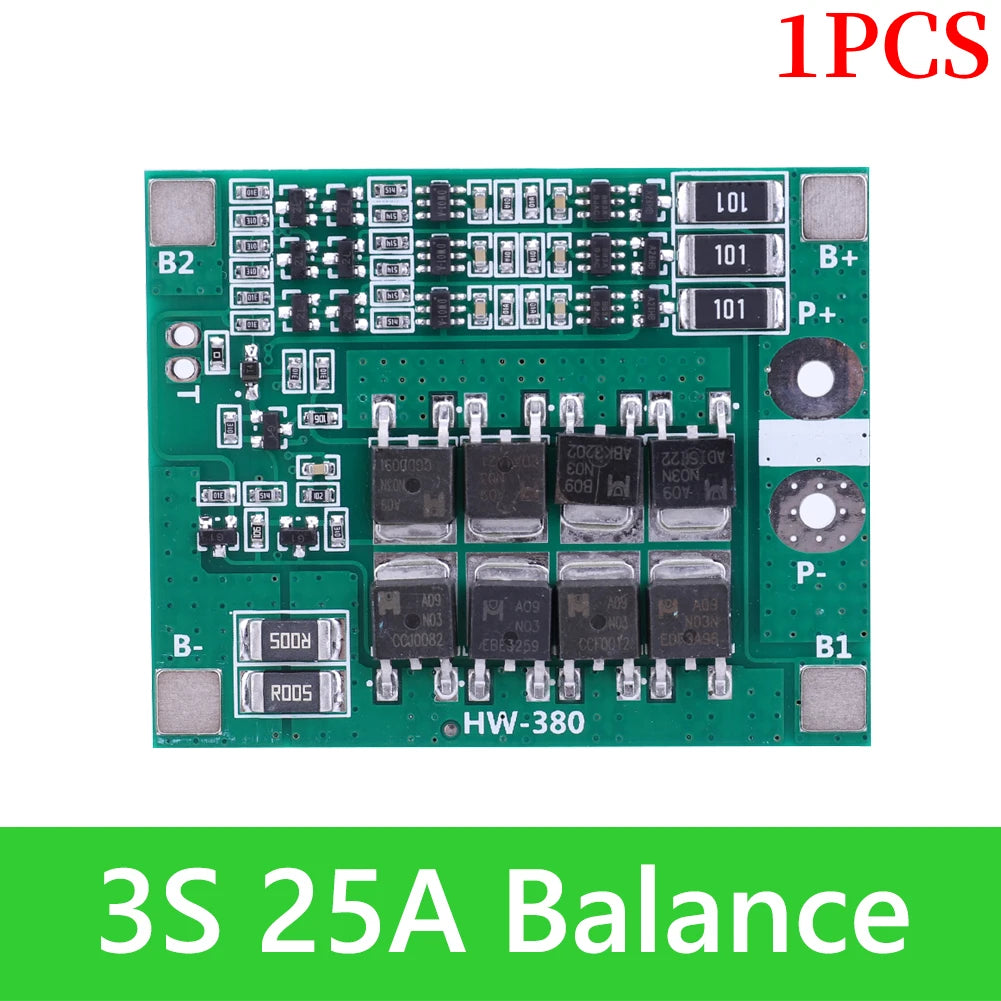

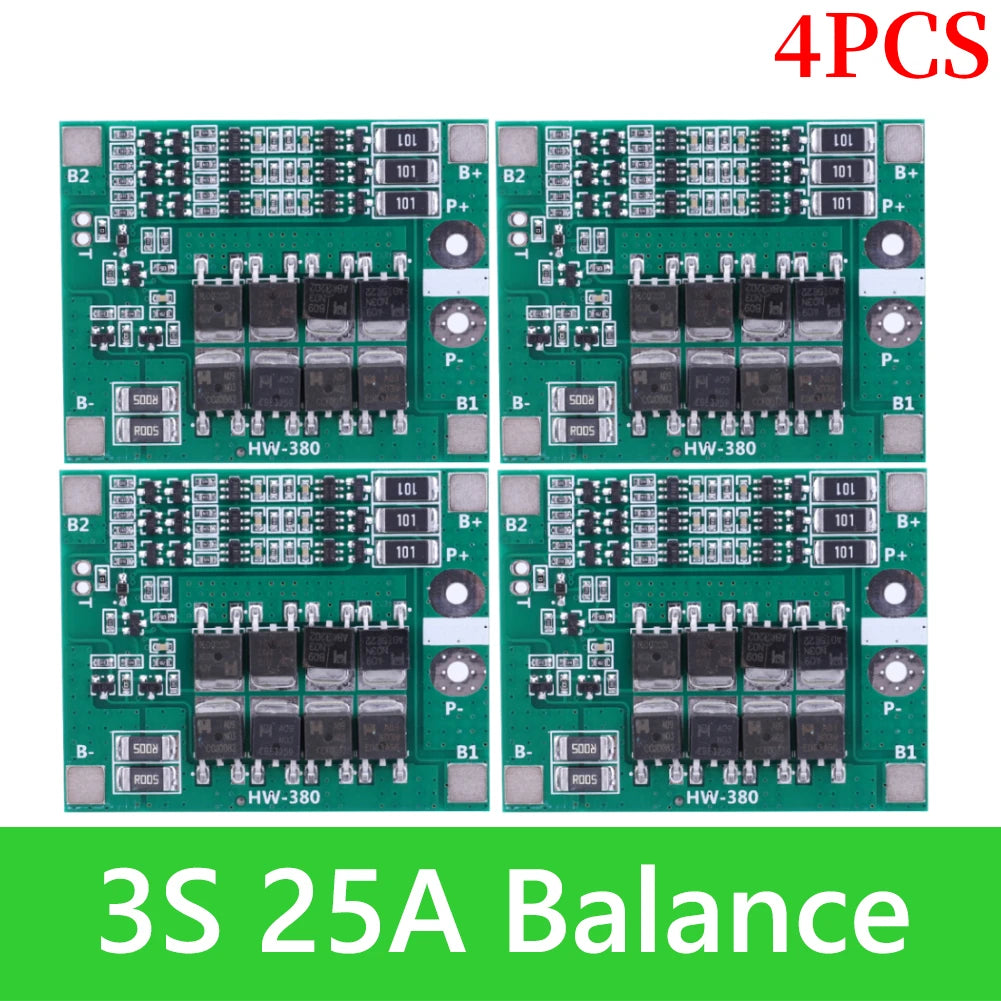

3S 25A Balans
Napięcie ładowania: DC 12.6V~13.6V
Ciągły prąd rozładowania: maksymalnie 25A (jeśli warunki chłodzenia nie są dobre, należy zmniejszyć prąd obciążenia do użytku)
Ciągły prąd ładowania: maksymalnie 25A
Rozmiar produktu: 41 * 61 * 4mm/1.61 * 2.40 * 0.15 cala
Odpowiednie opcje: Nadaje się do akumulatorów litowych o napięciu nominalnym 3.7V i w pełni naładowanych 4.2V (w tym 1865026650 i polimerowych akumulatorów litowych), zdolnych do zasilania wiertarek poniżej 170W

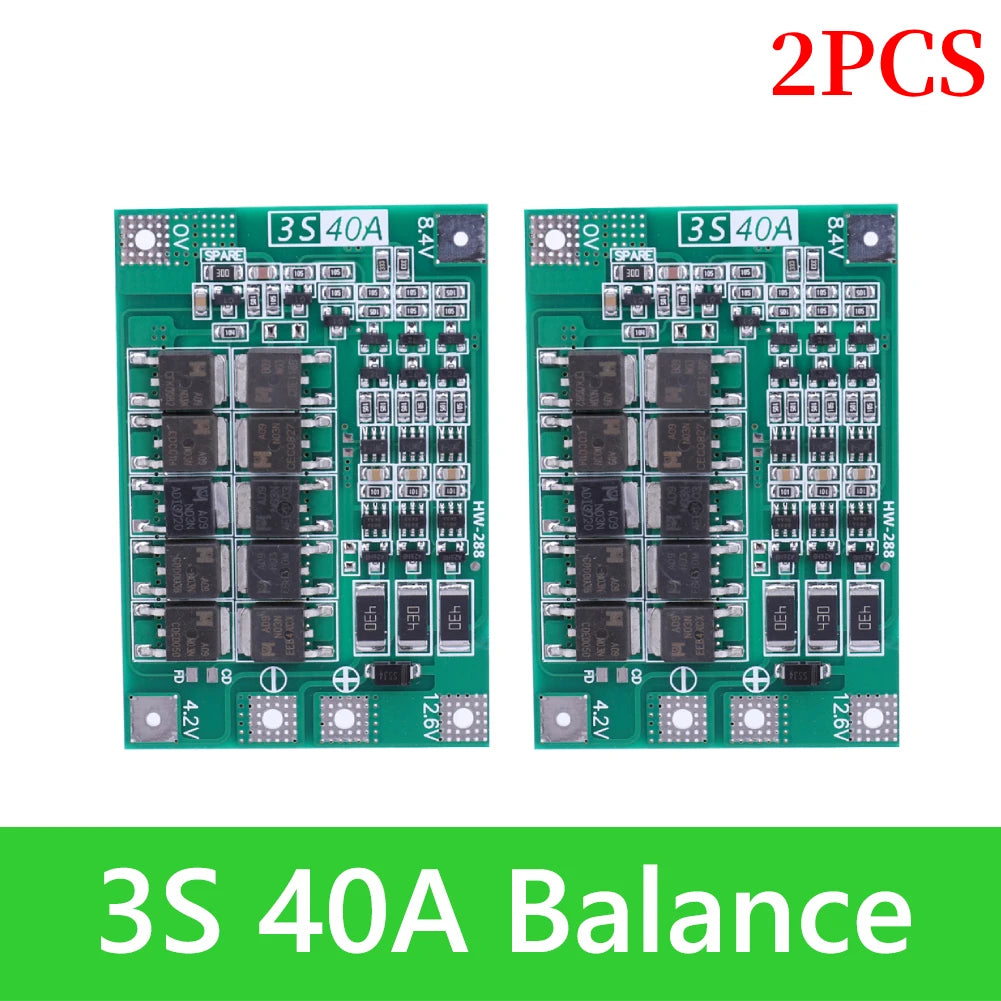

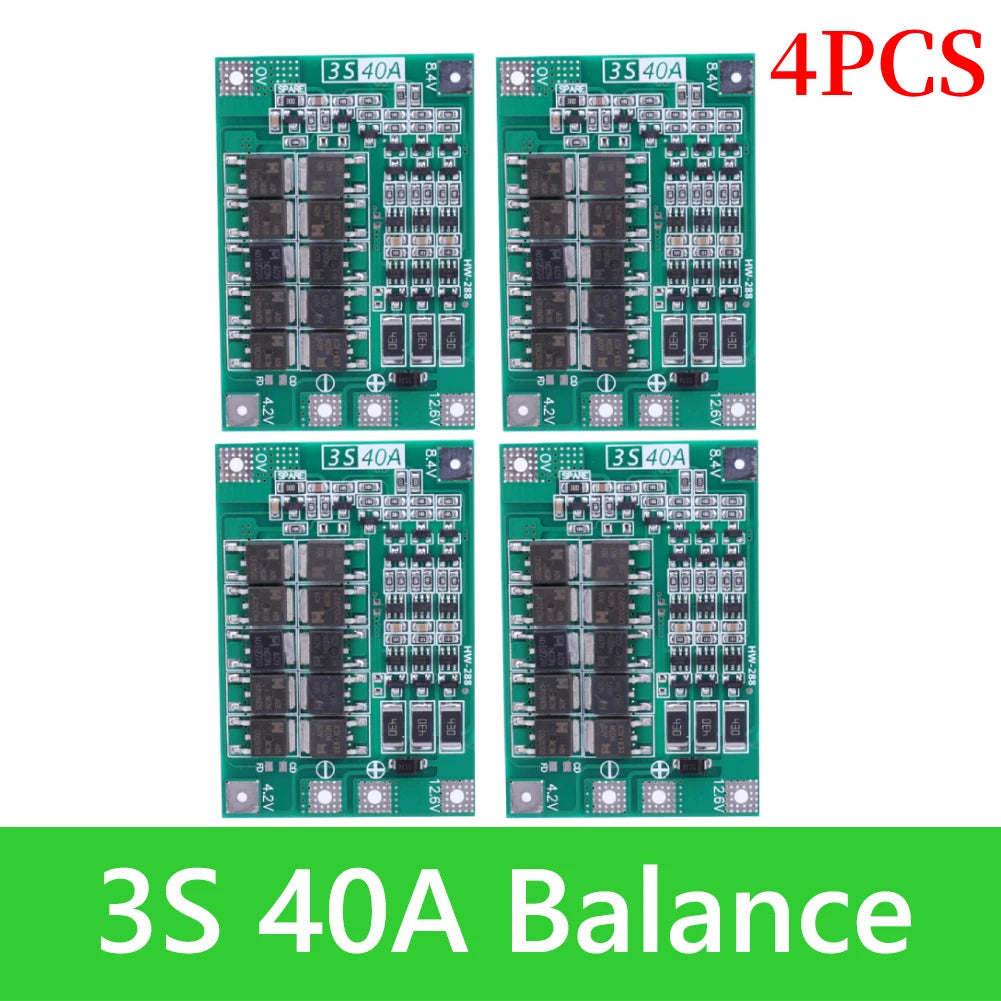

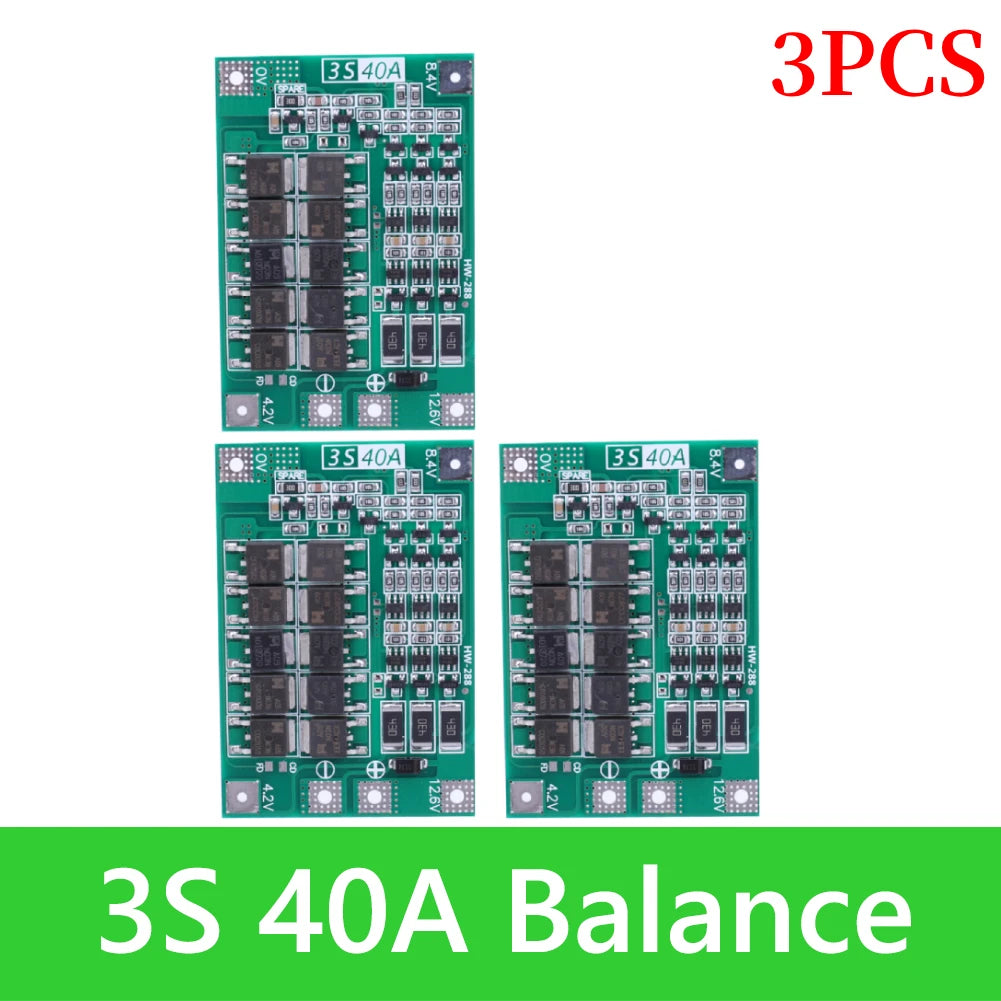

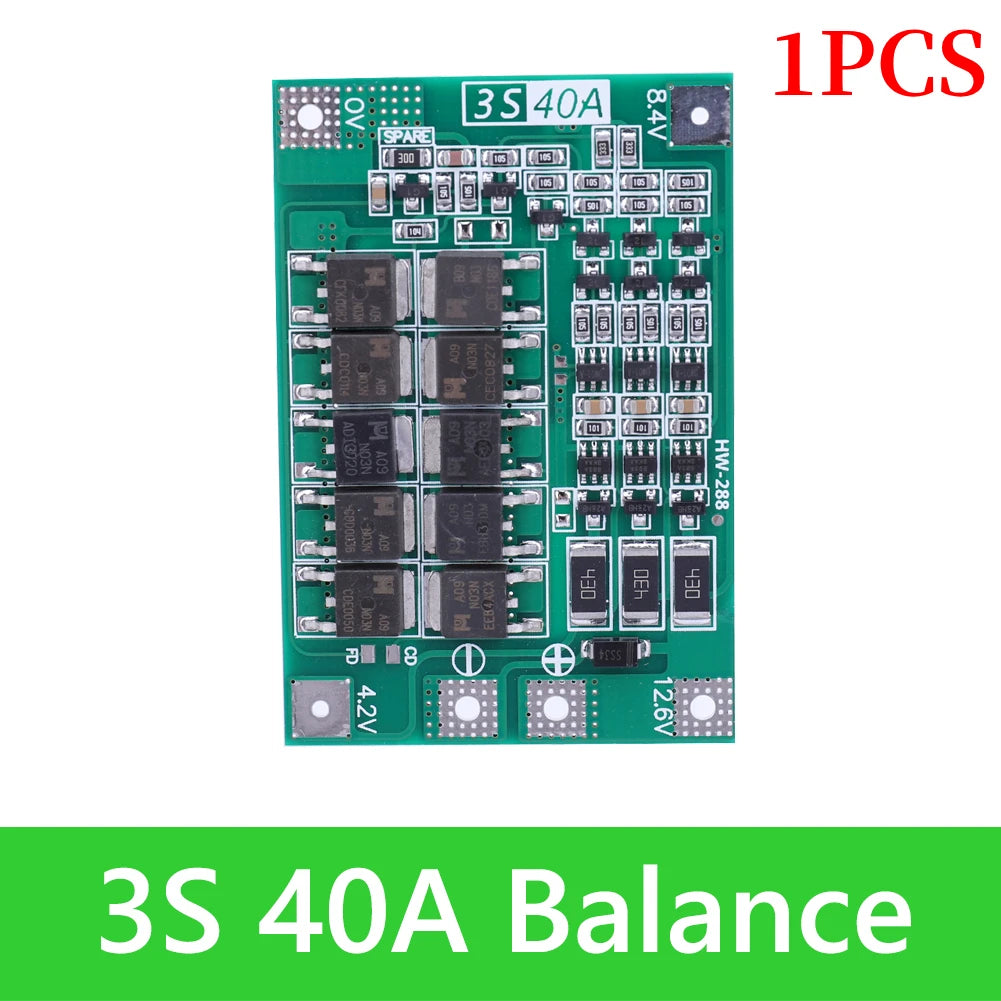

3S 40A Balans
Rozmiar produktu: 61 * 41 * 4mm/2.40 * 1.61 * 0.15 cala
Napięcie ładowania: DC12.6-13.6V
Ciągły prąd rozładowania: maksymalnie 40A (jeśli warunki chłodzenia nie są dobre, należy zmniejszyć prąd obciążenia do użytku)
Ciągły prąd ładowania: maksymalnie 20A
Odpowiednie opcje: Nadaje się do akumulatorów litowych o napięciu nominalnym 3.7V i w pełni naładowanych 4.2V (w tym 1865026650 i polimerowych akumulatorów litowych), zdolnych do zasilania wiertarek poniżej 170W
sprawy wymagające uwagi
1: Pomyślne uruchomienie wiertarki wymaga 4 akumulatorów zasilających 10C-20C lub 8 akumulatorów zasilających 5C-10C, przewodów połączeniowych 0V i 14.4V oraz przewodów miedzianych o przekroju 3 milimetry kwadratowe lub więcej.
2: Ściśle przestrzegać schematu okablowania dla 0V, 3.6V, 7.2V, 10.8V i 14.4V i nie dotykać żadnych elementów na płytce podczas lutowania przewodów
3: Podczas pierwszego lutowania akumulatora lub ładowania, jeśli pojedynczy akumulator przekroczy 3.6V, rezystor "360" wytworzy ciepło i rozładuje się (rozładowanie do około 3.59V, aby zatrzymać nagrzewanie). Jeśli rezystor "360" mocno się nagrzewa, sprawdź, czy nie jest podłączony niewłaściwie i czy akumulator 4.2V nie jest używany nieprawidłowo

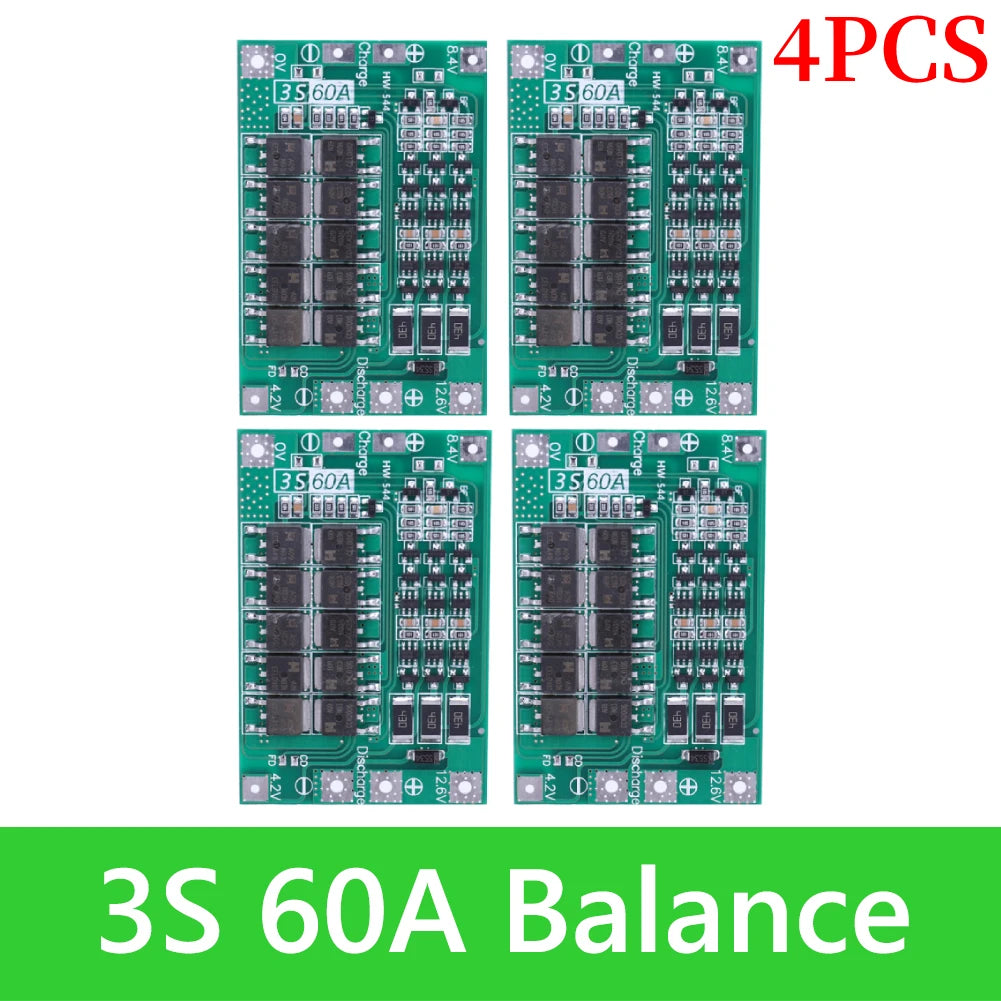

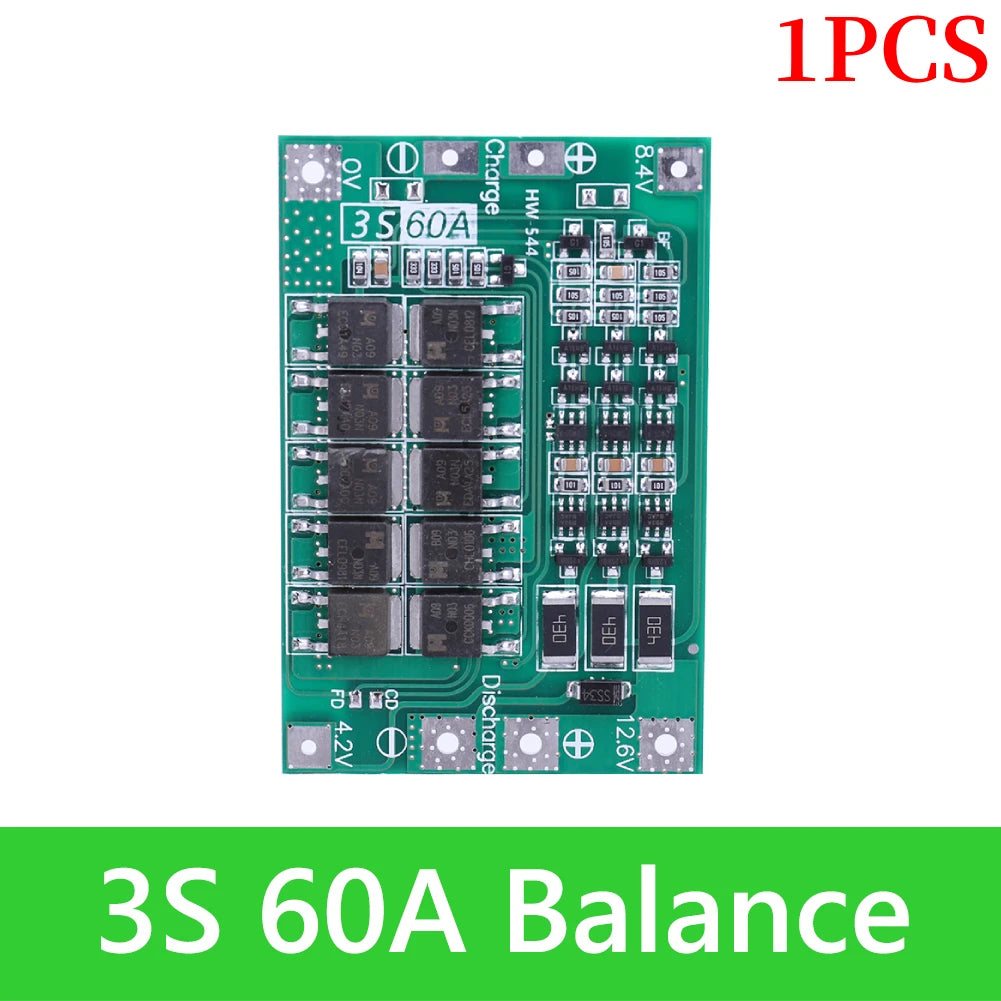

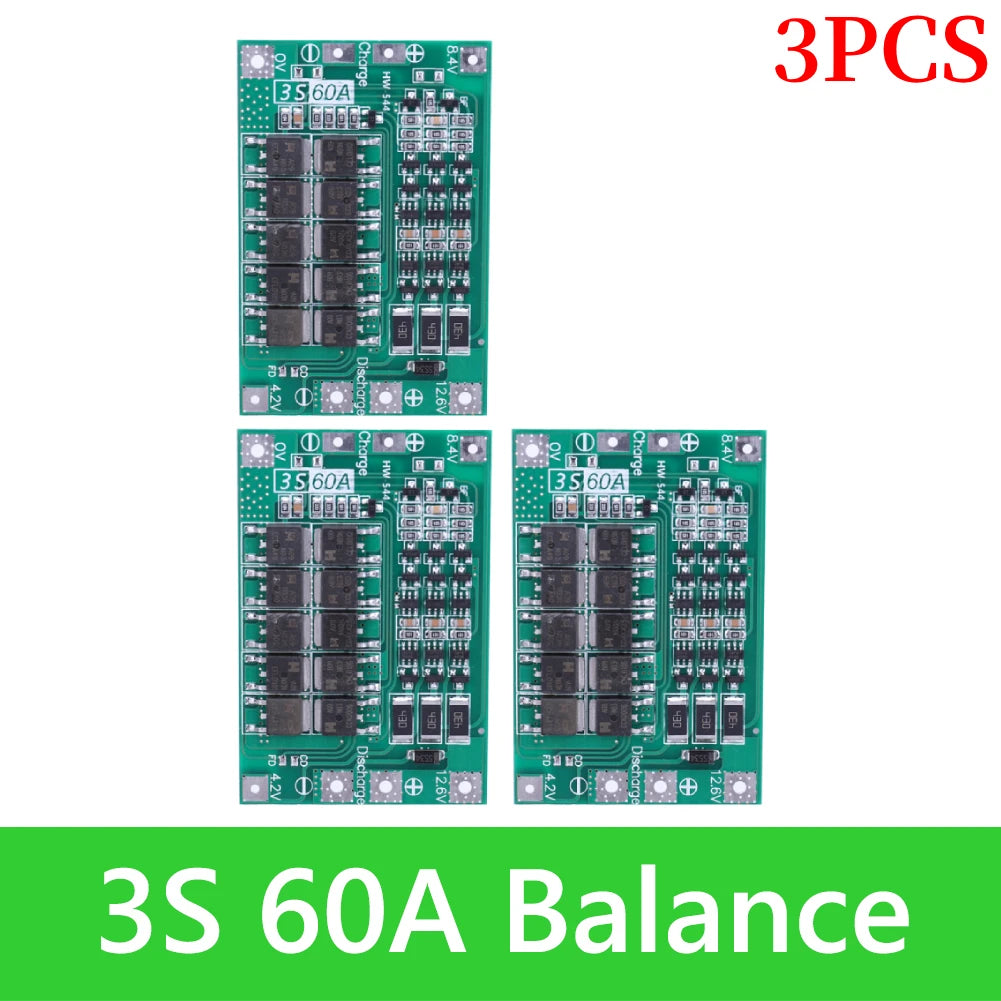

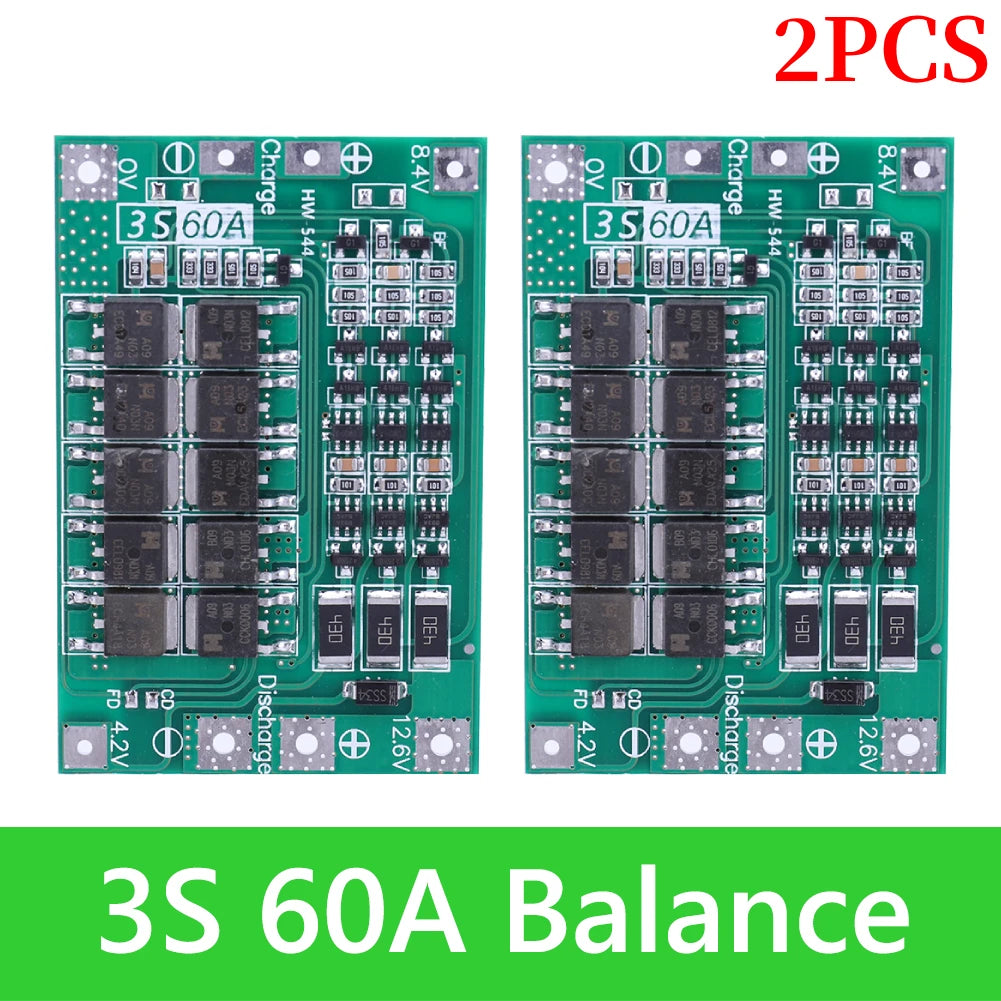

3S 60A Balans
Rozmiar produktu: 62 * 41 * 3.4mm/2.44 * 1.61 * 0.13 cala
Napięcie ładowania: DC12.6V~14V
Ciągły prąd rozładowania: maksymalnie 60A (jeśli warunki chłodzenia nie są dobre, powodując przegrzewanie się modułu, należy zmniejszyć prąd obciążenia do użytku)
Ciągły prąd ładowania: maksymalnie 10A
sprawy wymagające uwagi
1: Pomyślne uruchomienie wiertarki wymaga 3 akumulatorów zasilających 10C-20C lub 6 akumulatorów zasilających 5C-10c (zalecane modele akumulatorów zasilających: dla SONY VTC4, VTC4A, VTC5A, VTC6A) z przewodami połączeniowymi 0V i 12.6V, używając przewodów miedzianych o przekroju 4 milimetry kwadratowe lub więcej (nie można używać płytek niklowych).
2: Pomyślne uruchomienie motocykla wymaga wyższych wymagań dotyczących akumulatora, wymagając 6 akumulatorów zasilających 15C-20C lub 12 akumulatorów zasilających 10C-15C (zalecane modele akumulatorów zasilających: dla SONY VTC4, VTC4A, VTC5A, VTC6), a motocykl wymaga obwodu ładowania i stabilizacji napięcia
3: Ściśle przestrzegać schematu okablowania dla 0V, 4.2V, 8.4V i 12.6V i nie dotykać żadnych części na płytce podczas lutowania przewodów

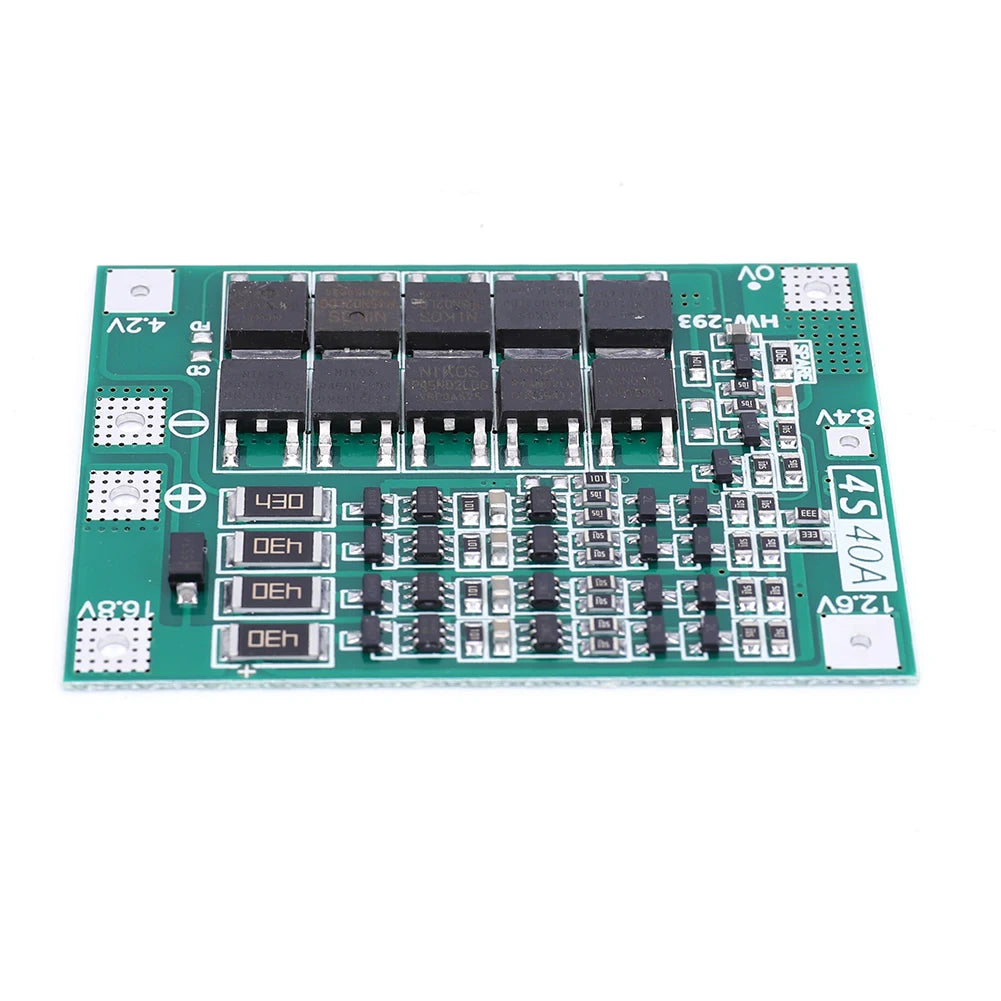

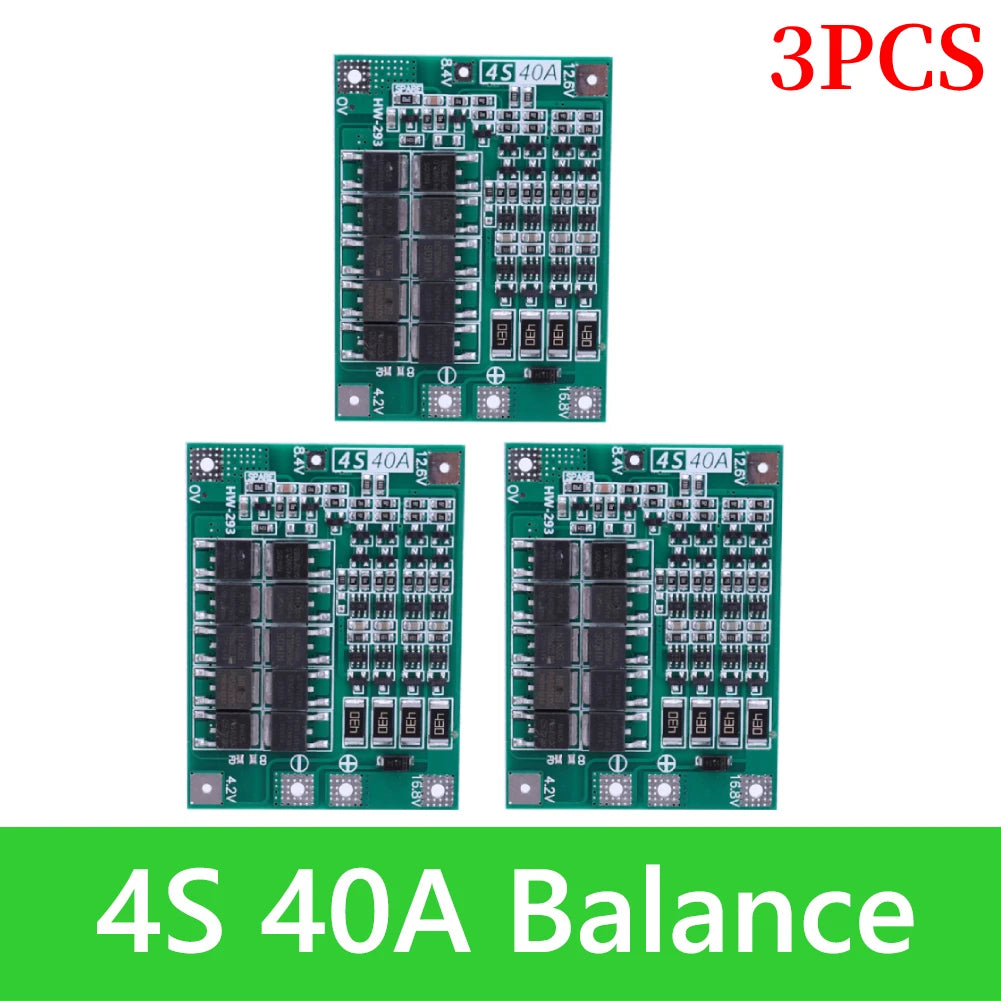

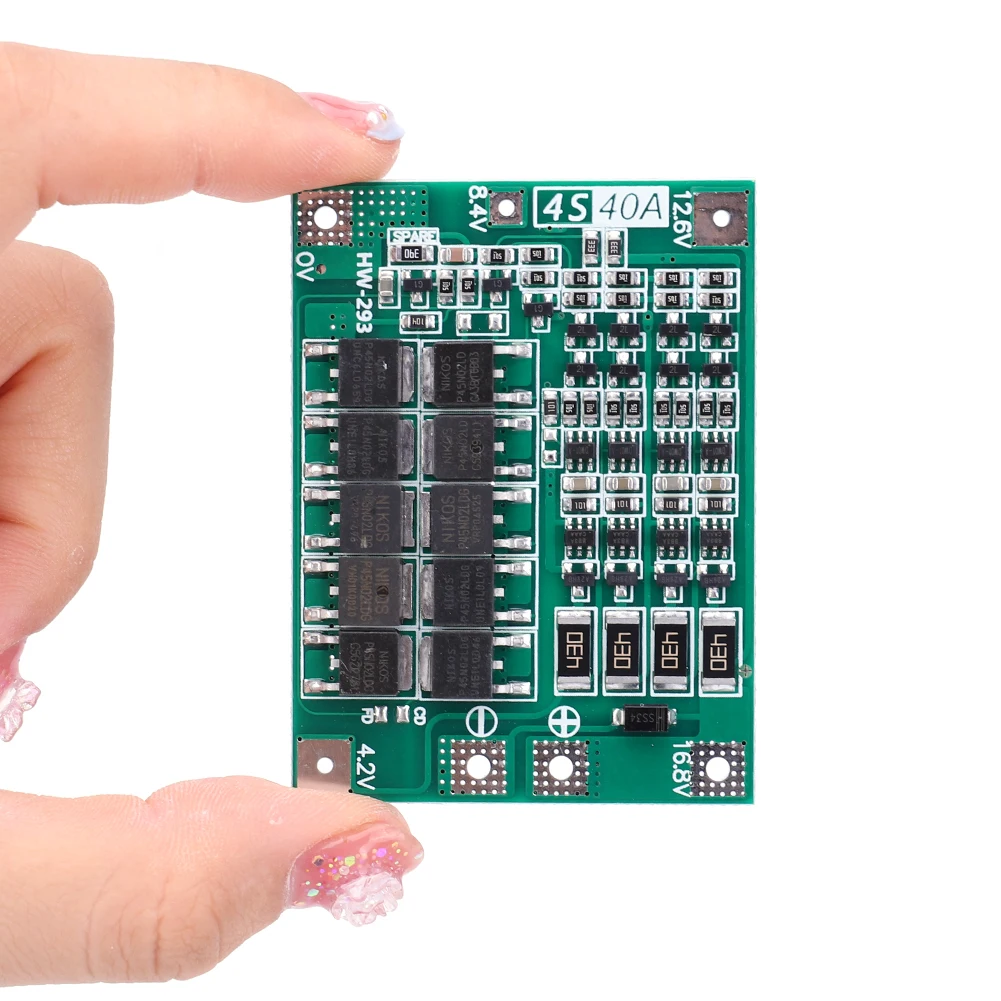

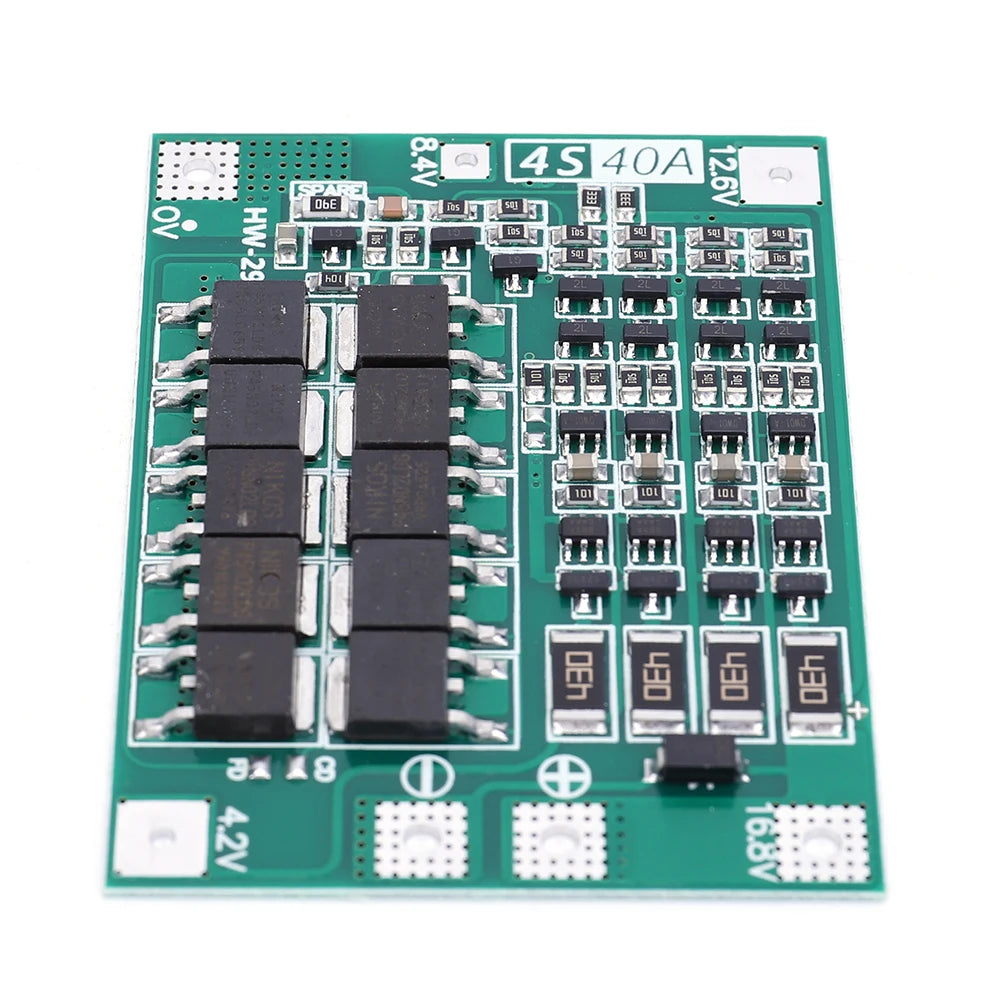

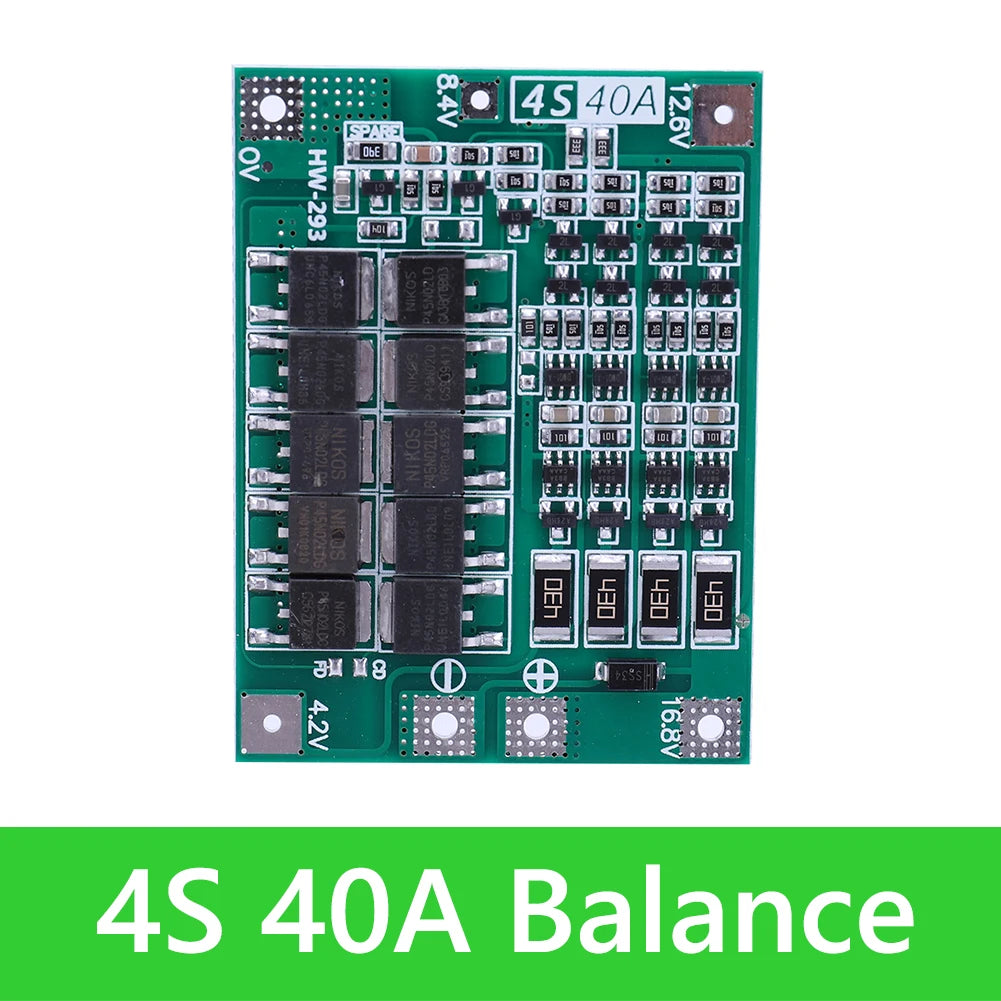

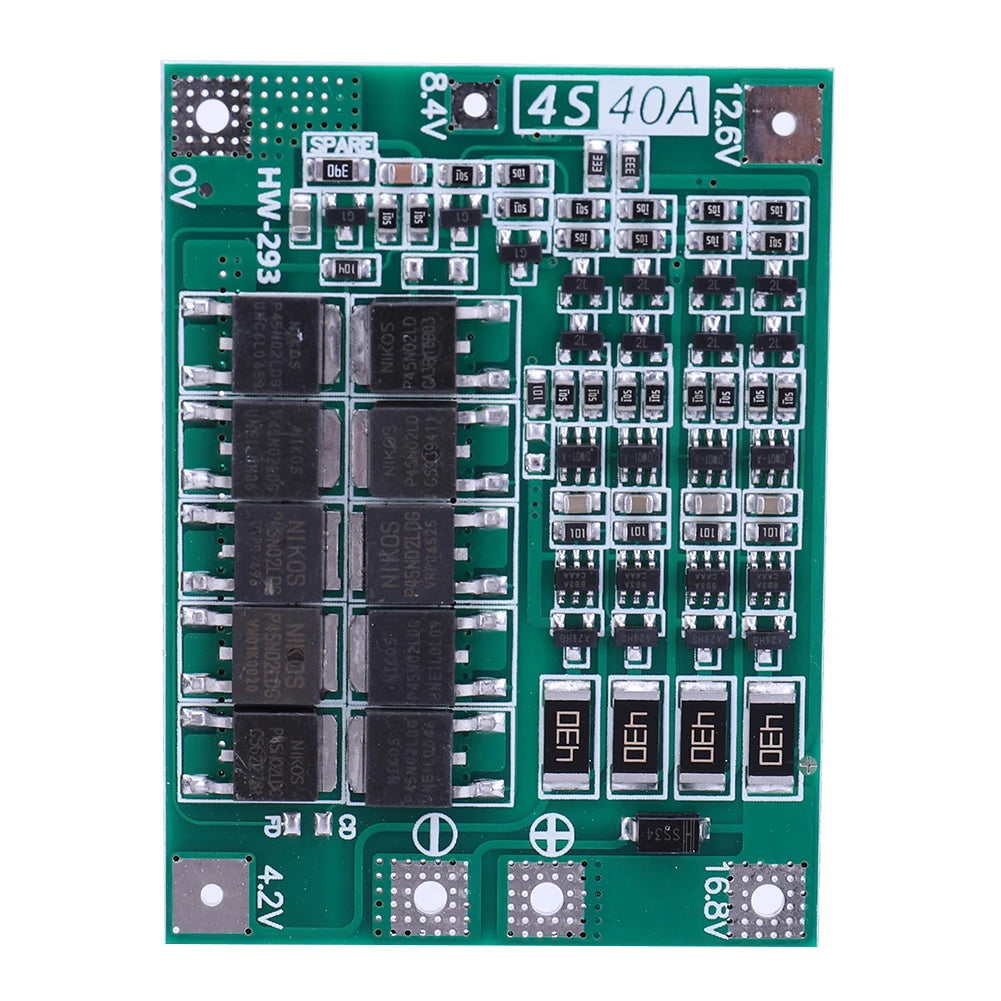

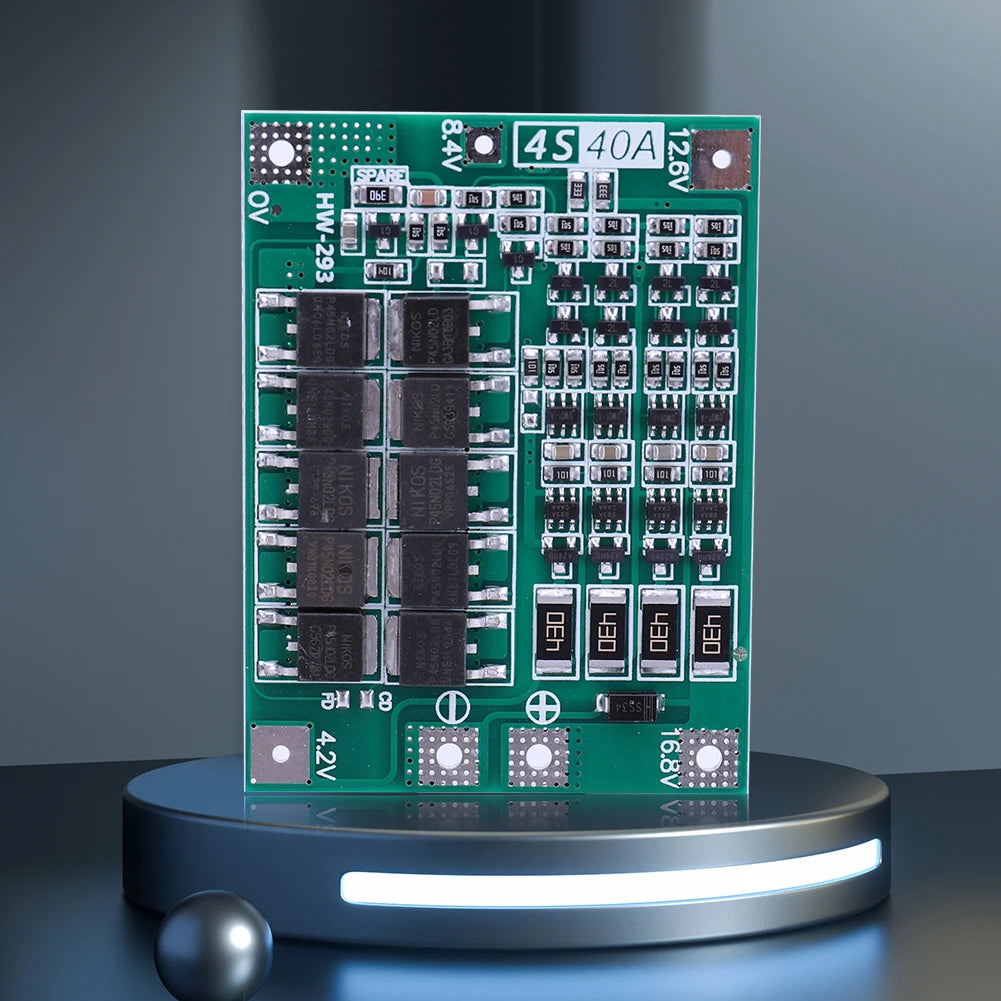

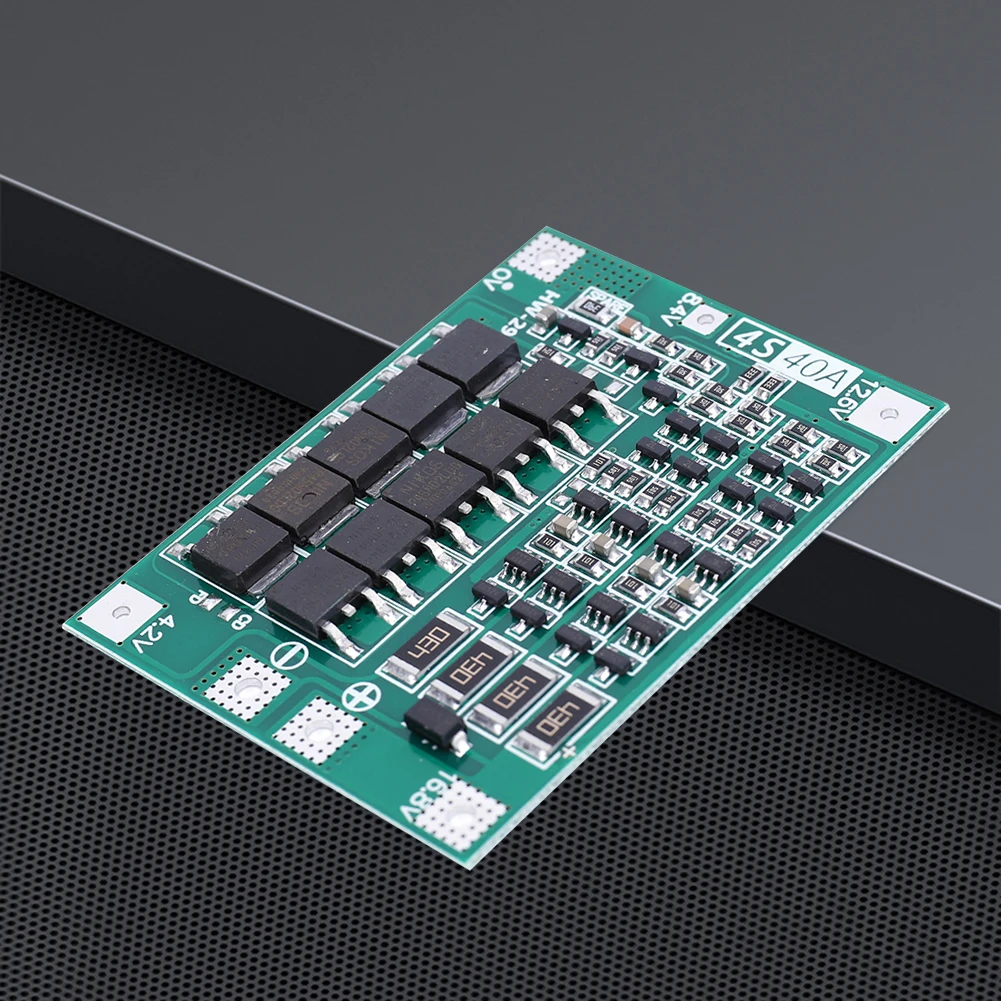

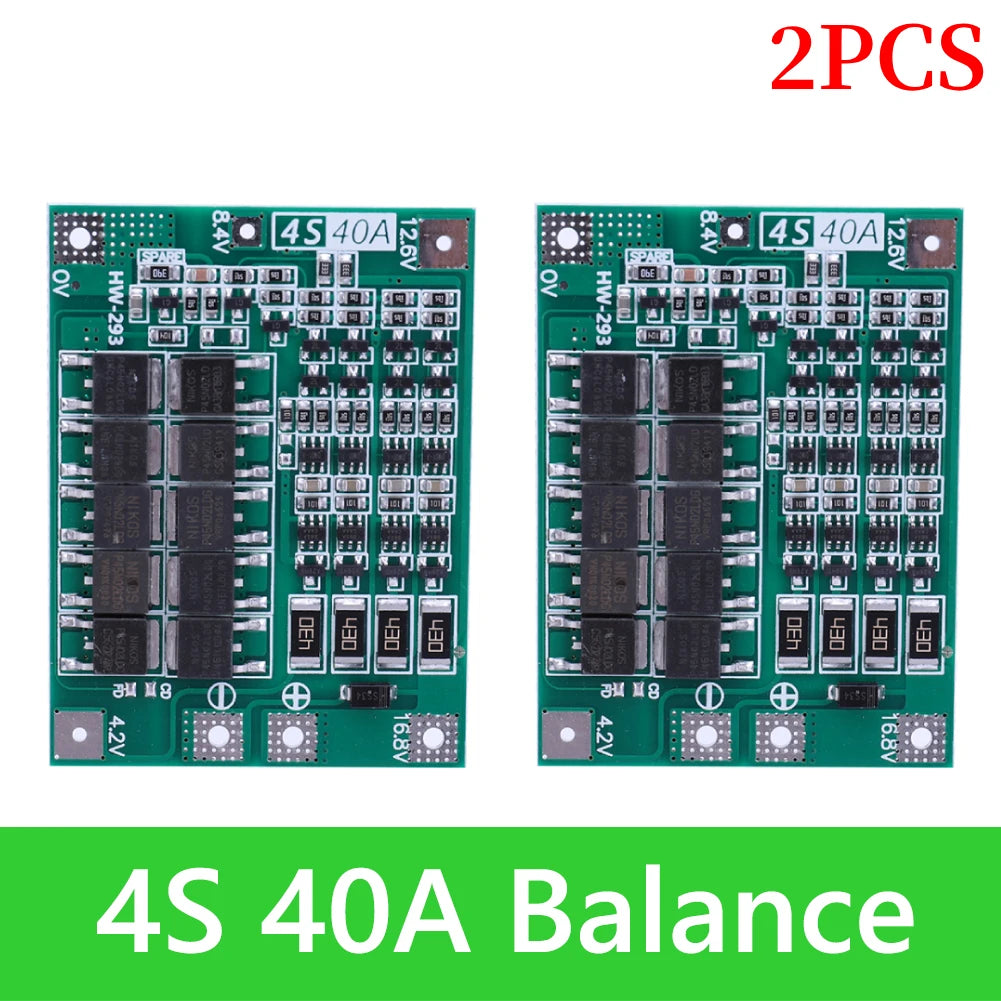

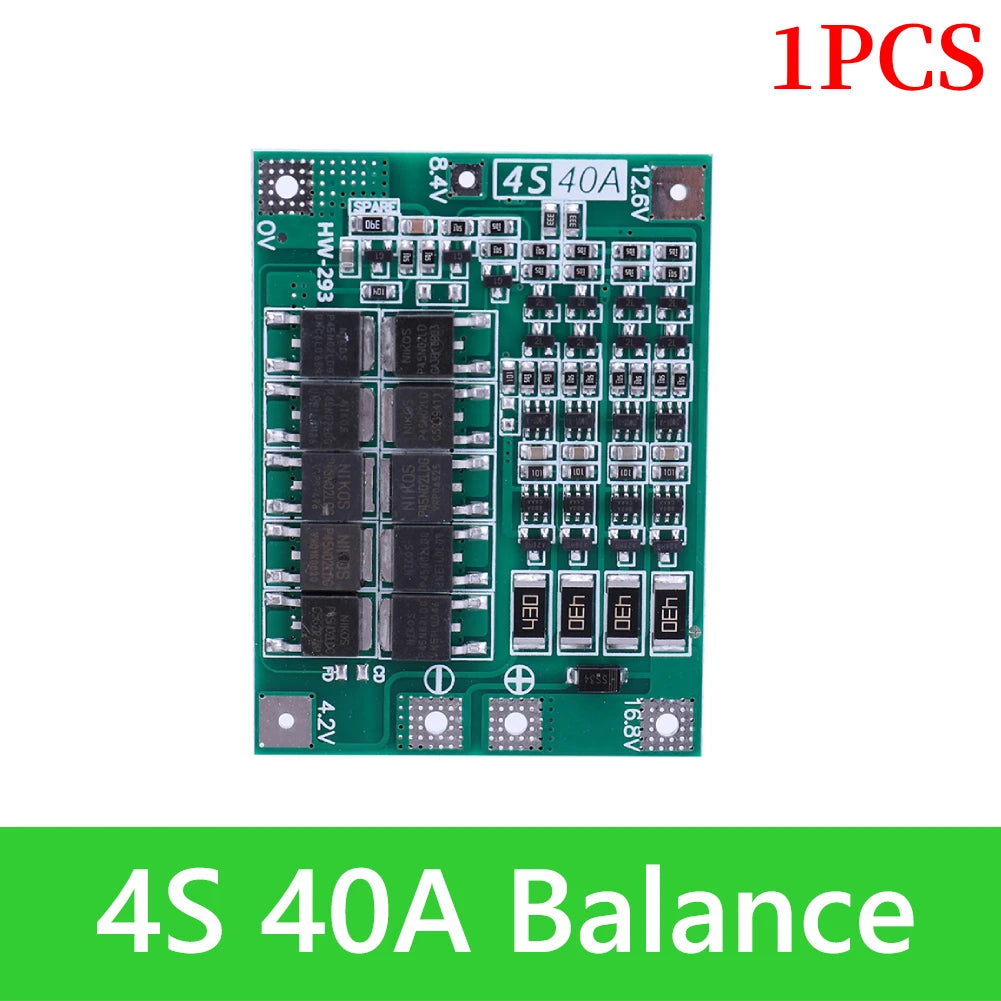

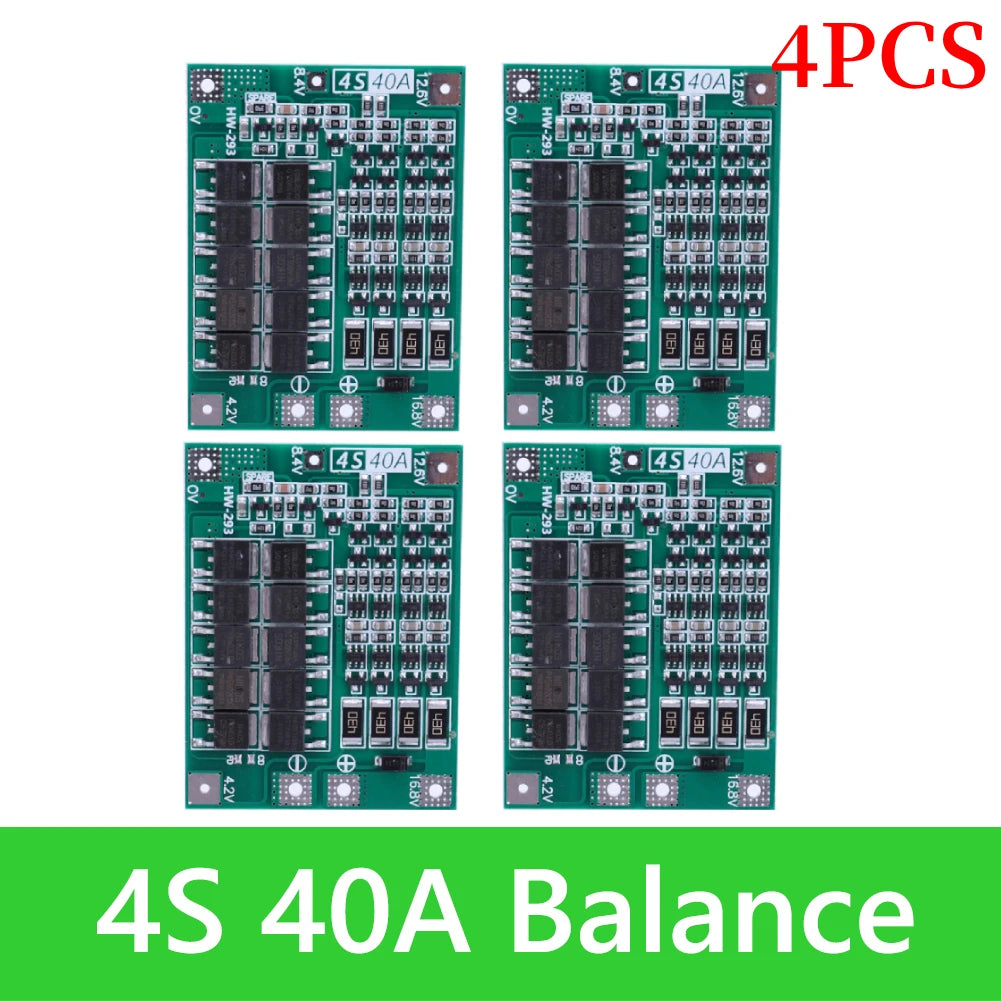

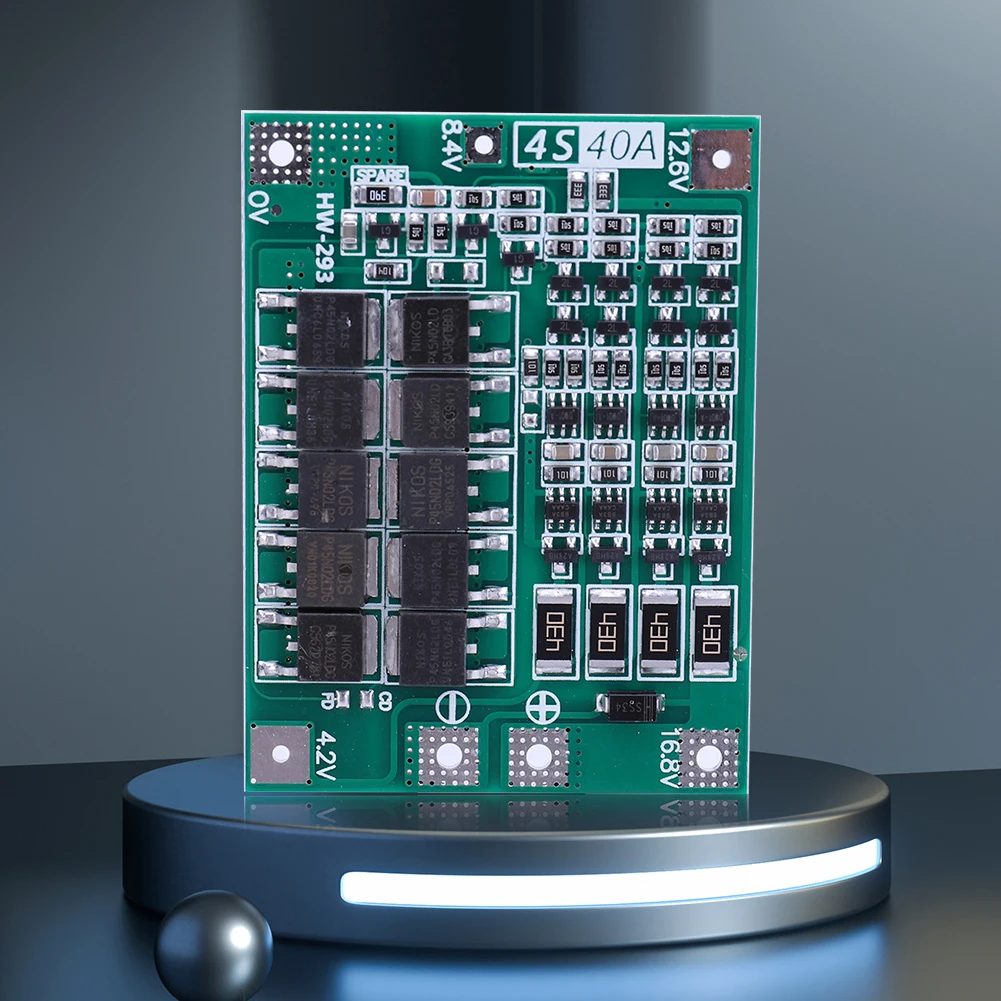

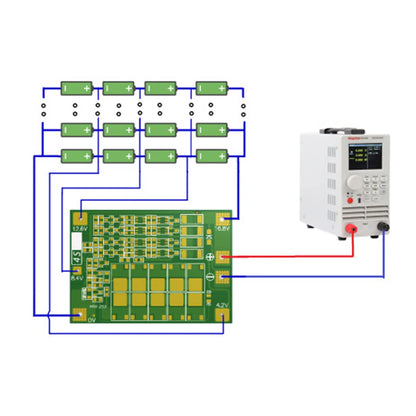

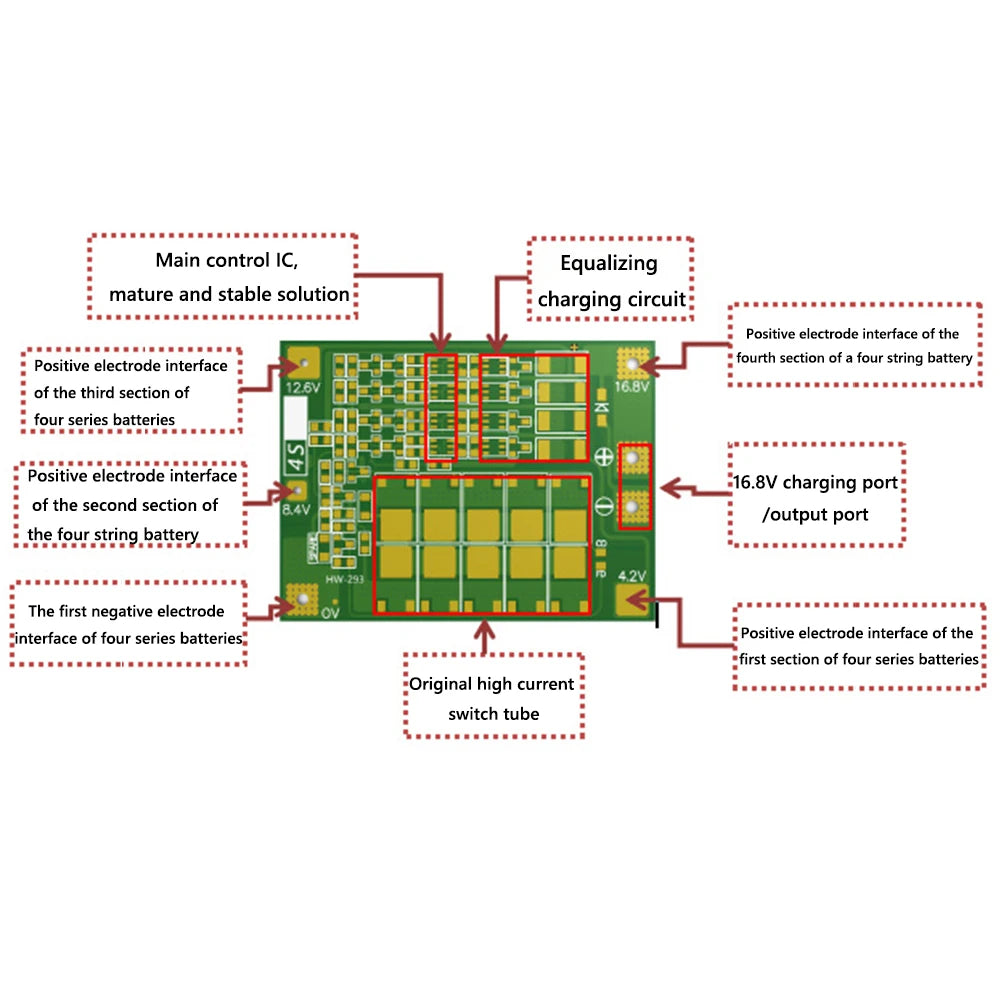

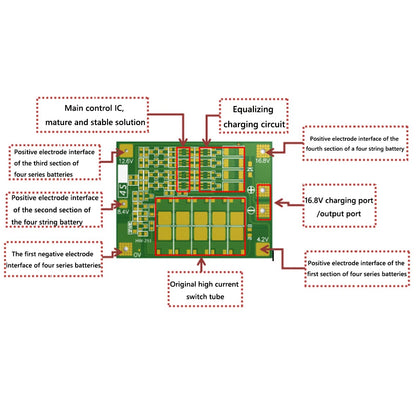

4S 40A Balans
Rozmiar: 60 * 45 * 4mm/2.36 * 1.77 * 0.15 cala
Napięcie ładowania: DC16.8-17.8V
Ciągły prąd rozładowania: maksymalnie 40A (jeśli warunki chłodzenia nie są dobre, należy zmniejszyć prąd obciążenia do użytku)
Ciągły prąd ładowania: maksymalnie 20A
Odpowiednie opcje: Nadaje się do akumulatorów litowych o napięciu nominalnym 3.7V i w pełni naładowanych 4.2V (w tym 1865026650 i polimerowych akumulatorów litowych), zdolnych do zasilania wiertarek poniżej 170W
sprawy wymagające uwagi
1: Pomyślne uruchomienie wiertarki wymaga 4 akumulatorów zasilających 10c-20 lub 8 akumulatorów zasilających 5C-10c (zalecane modele akumulatorów zasilających: dla Sony VTC4, VTC4A, VTC5A, VTC6). Przewody połączeniowe 0V i 12.6V wykorzystują przewody miedziane o przekroju ponad 3 milimetry kwadratowe (nie można używać płytek niklowych)

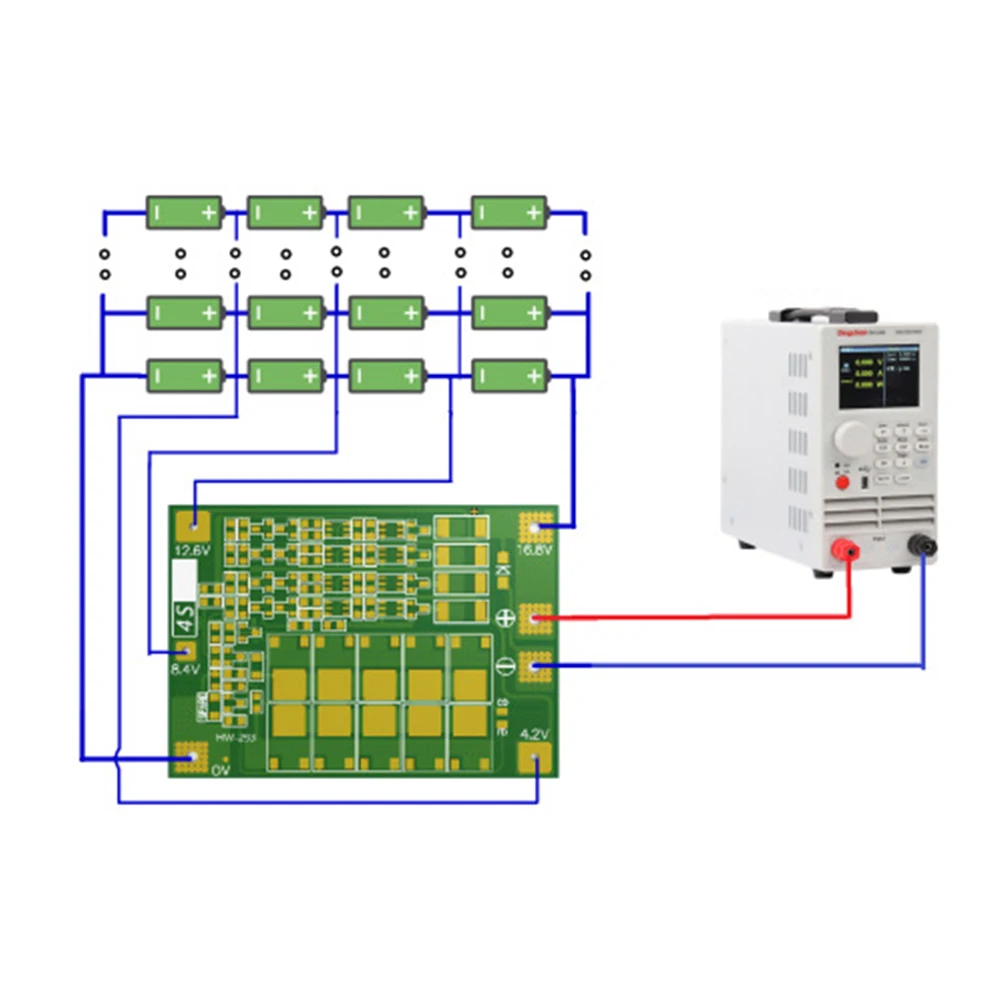

2: Ściśle przestrzegać schematu okablowania dla 0V, 4.2V, 8.4V, 12.6V i 16.8V i nie dotykać żadnych elementów na płytce podczas lutowania,
3: Podczas pierwszego lutowania akumulatora lub ładowania, jeśli pojedynczy akumulator przekroczy 4.2V, rezystor "430" wytworzy ciepło i rozładuje się (rozładowanie do około 4.19V, aby zatrzymać nagrzewanie). Jeśli rezystor "430" mocno się nagrzewa, sprawdź, czy nie jest podłączony nieprawidłowo.

Uwaga:
Ze względu na różnice w monitorach i efekty świetlne, rzeczywisty kolor przedmiotu może nieznacznie różnić się od koloru pokazanego na zdjęciach. Dziękuję!
Proszę pozwolić na odchylenie pomiaru o 1-2 cm ze względu na pomiar ręczny.



1 * Standardowa płytka zabezpieczająca ładowarki akumulatorów litowych
lub
1 * Ulepszona płytka zabezpieczająca ładowarki akumulatorów litowych
lub
1 * Płytka zabezpieczająca ładowarki akumulatorów litowych z balanserem
